تجهیزات نصب کننده تراشه فوجی برای ساخت فندک Fuji Nxt Iii/ Robot Pick And Place

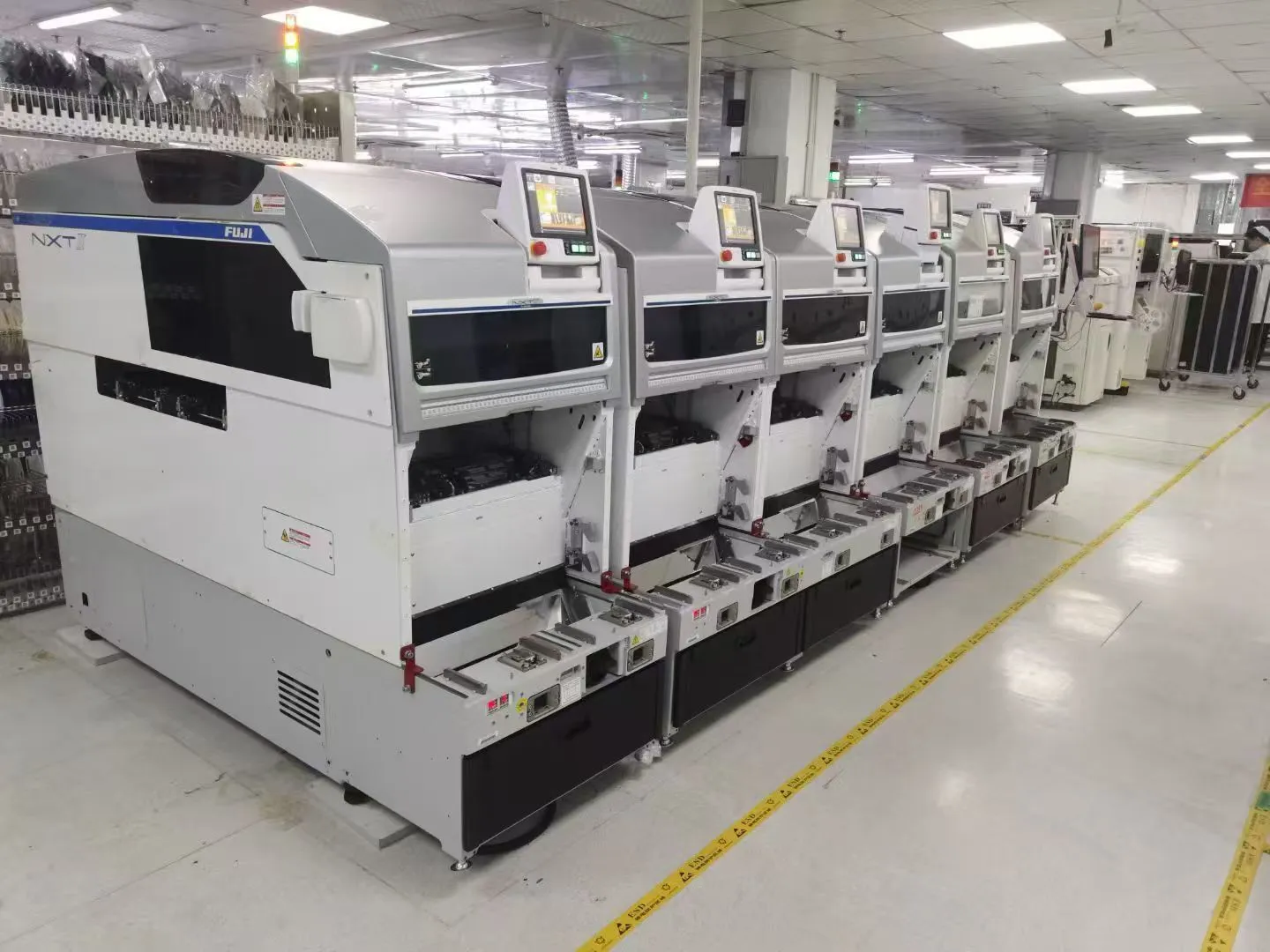

دستگاه قرار دادن چند منظوره پرسرعت نوع ماژول Fujifilm NXT-IIIM3M6
دسته: دستگاه پچ
ویژگی های فنی:
استعلام آنلاین
نام محصول تجهیزات اصلی: دستگاه نصب FujifilM NXT-IIIM3M6
مولفه های:
اندازه تخته شی (LxW) :
48mmx48mm ~ 534mmx510mm (مشخصات مسیر هندلینگ دوگانه)
48mmx48mm ~ 534mmx610mm (مشخصات یک مسیر هندلینگ)
* هندلینگ دوبل (W) 280 میلی متر تا به امروز. وقتی بیش از 280 میلی متر باشد، یک حمل و نقل است.
تعداد قطعات: نوع MAX20 (تبدیل به نوار 8 میلی متری)
زمان بارگذاری تخته:
مسیر هندلینگ دوگانه: 0 ثانیه در عملکرد مداوم، مسیر دستی تک: 2.5 ثانیه (M3Ⅲ بین ماژول ها)
عرض ماژول: 320 میلی متر
اندازه دستگاه: L: 1295mm (M3III×4,M6III×2) /645mm (M3III×2,M6III) W: 1900.2mmH: 1476mm
دقت نصب/دقت موقعیت پوشش (مرجع نقطه مرجع): * دقت نصب تحت شرایط ما تعیین می شود.
H24G: ±0.025mm (حالت استاندارد)/±0.038mm (حالت اولویت تولید) (3σ)cpk≧1.00
V12/H12HS: ±0.038(±0.050) میلی‌متر (3&سیگما؛) cpk≧1.00
H04S/H04SF: ±0.040mm(3&سیگما؛)cpk≧1.00
H08/H04: ±0.050 میلی‌متر (3&سیگما؛) cpk≧1.00
H02/H01/G04: ±0.030 میلی‌متر (3&سیگما؛) cpk≧1.00
H02F/G04F: ±0.025mm(3&سیگما؛)cpk≧1.00
GL: ±0.100mm(3&سیگما؛)cpk≧1.00
ظرفیت: * ارزش ظرفیت تحت شرایط شرکت تعیین می شود.
H24G: 37500 (حالت اولویت تولید)/35000 (حالت استاندارد) cph
V12: 26000 cph
H12HS: 24500cph
H08: 11500cph
H04: 6500cph
H04S: 9500cph
H04SF: 10500cph
H02: 5500cph
H02F: 6700cph
H01: 4200cph
G04: 7500cph
G04F: 7500cph
GL: 16363dph (0.22 ثانیه/نقطه)
جفت عناصر:
H24G: 0201 ~ 5mm x 5mm ارتفاع: حداکثر 2.0mm
V12/H12HS: 0402 ~ 7.5 میلی متر×ارتفاع 7.5 میلی متر: حداکثر 3.0 میلی متر
H08M: 0603 ~ 45mm x 45mm ارتفاع: حداکثر 13.0mm
H08:0402 ~ 12mm×12 میلی متر ارتفاع: حداکثر 6.5 میلی متر
H04.1608 ~ 38 میلی متر×ارتفاع 38 میلی متر: حداکثر 9.5 میلی متر
H04S/H04SF: 1608 ~ 38 میلی متر×ارتفاع 38 میلی متر: حداکثر 6.5 میلی متر
H02/H02F/H01/0F: 1608 ~ 74mm x 74mm (32mm x 180mm) ارتفاع: حداکثر 25.4mm
G04/G04F: 0402 ~ 15 میلی متر×ارتفاع 15 میلی متر: حداکثر 6.5 میلی متر
تعداد دهانه ها: 12
ظرفیت (cph): 25000 جزء با یا بدون عملکرد تأیید روشن: 24،000
اندازه عنصر تصویر (mm): 0402 ~ 7.5×7.5 ارتفاع: حداکثر 3.0 میلی متر
دقت نصب (بر اساس نقطه مرجع) : ±0.038 (±0.050) میلی متر (3&سیگما؛) cpk≧1.00
*±0.038mm نتیجه نصب واقعی (تنظیم با دقت بالا) عناصر تراشه مستطیلی در بهترین شرایط ما است.
تعداد دهانه ها: 4
ظرفیت (cph): 11،000
اندازه عنصر تصویر (mm): 1608 ~ 15×15 ارتفاع: حداکثر 6.5 میلی متر
دقت نصب (بر اساس نقطه مرجع) : ±0.040 میلی متر (3&سیگما؛) cpk≧1.00
تعداد دهانه ها: 1
ظرفیت (cph): 47،000
اندازه عنصر تصویر (mm): 1608 ~ 74×74 (32×100) ارتفاع: حداکثر 25.4 میلی متر
دقت نصب (بر اساس نقطه مرجع) : ±0.030 میلی متر (3&سیگما؛) cpk≧1.00
فیدر هوشمند: مربوط به 4 · 8 · 12 · 16 · 24 · 32 · 44 · 56 · 72 · 88 · مواد با عرض 104 میلی متر
فیدر لوله: 4≦ عرض جزء ≦15mm (6≦ عرض لوله ≦18mm)، 15≦ عرض جزء ≦32mm (18≦ عرض لوله ≦36mm)
حجم واحد: 135.9×322.6mm (مشخصات JEDEC) (واحد -M)،276×330 میلی متر (واحد واحد -LT)،143×330 میلی متر (واحد واحد -LTC)
گزینه ها:
فیدر سینی، PCUII (واحد تعویض سینی خوراک)، MCU (واحد تعویض ماژول)، ایستگاه قرار دادن کامپیوتر مدیریت، آداپتور FUJICAMX، Fujitrax
ویژگی های محصول Fujifilm SMT Machine سری NXT:
1. بهره وری بهبود یافته است.
با استفاده از دستکاری کننده پرسرعت XY و تغذیه کننده نوار، و همچنین استفاده از "دوربین ثابت در پرواز" که به تازگی توسعه یافته است، قابلیت نصب همه قطعات، از اجزای کوچک گرفته تا قطعات بزرگ شکل، قابل بهبود است.
علاوه بر این، با سر کار پرسرعت جدید "H24 Work head"، ظرفیت نصب قطعات هر ماژول تا 35000 CPH* است که حدود 35٪ بیشتر از NXT II است.
2، مربوط به اجزای 03015، دقت نصب ±25μm*
NXT III نه تنها با کوچکترین اجزای 0402 مورد استفاده در تولید امروز مطابقت دارد، بلکه با قطعات بسیار کوچک نسل بعدی 03015 نیز مطابقت دارد.
علاوه بر این، با استفاده از ساختار ماشینی سفت‌تر نسبت به مدل‌های موجود، فناوری کنترل سروو مستقل و فناوری تشخیص تصویر اجزا، می‌تواند به بهترین دقت نصب تراشه‌های کوچک در صنعت دست یابد.: ±25μm* (3&سیگما؛) Cpk≧1.00
3، بهبود عملکرد
با به ارث بردن سیستم عامل رابط کاربری گرافیکی بدون زبان که در دستگاه های سری NXT بسیار مورد تحسین قرار گرفت، صفحه نمایش لمسی جدیدی را به کار گرفت و طراحی صفحه نمایش را به روز کرد.
در مقایسه با سیستم عامل موجود، تعداد کلیدها کاهش می یابد، و انتخاب دستورالعمل های بعدی راحت است، که نه تنها عملکرد را بهبود می بخشد بلکه خطای عملیات را نیز کاهش می دهد.
4، با درجه بالایی از سازگاری.
واحدهای تامین قطعات مانند سر کار، میز قرار دادن نازل، واحد تغذیه و سینی، واحدهای اصلی مانند براکت ایستگاهی و چرخ دستی تعویض فله مورد استفاده در NXT II را می توان در NXT III بدون تغییر استفاده کرد.
تجهیزات نصب تراشه فوجی برای ساخت فندک NXT III
M3III
| M6III | |
اندازه PCB قابل اجرا (LxW)
| 48 × 48 میلی متر تا 250 × 510 میلی متر (نقاله دوگانه) * 48 × 48 میلی متر تا 250 × 610 میلی متر (تک نوار نقاله) *نقاله های دوبل می توانند PCB تا 280 (W) میلی متر را تحمل کنند. PCBهای بزرگتر از 280 (W) میلی متر باید با تغییر نوار نقاله دوگانه به حالت تولید یک خط تولید شوند. | 48×48 میلی‌متر تا 534×510 میلی‌متر (نقاله دوگانه)* 48×48 میلی‌متر تا 534×610 میلی‌متر (تک نوار نقاله) *نقاله‌های دوبل می‌توانند PCB تا 280 (W) میلی‌متر را تحمل کنند. PCBهای بزرگتر از 280 (W) میلی متر باید با تغییر نوار نقاله دوگانه به حالت تولید یک خط تولید شوند. |
| انواع قطعات | حداکثر 20 نوع قطعه (محاسبه با نوار 8 میلی متری) | حداکثر 45 نوع قطعه (محاسبه با نوار 8 میلی متری) |
| عرض ماژول | 320MM | 645MM |
| ابعاد ماشین | طول: 1295 میلی‌متر (M3 III x 4، M6 III x 2) / 645 میلی‌متر (M3 III x 2، M6 III) W: 1900.2 میلی‌متر، ارتفاع: 1476 میلی‌متر | |
| فیدرهای هوشمند | پشتیبانی از نوارهای 4، 8، 12، 16، 24، 32، 44، 56، 72، 88 و 104 میلی متر عرض | |
| فیدرهای چوبی | 4 ≤ عرض قطعه ≤ 15 میلی متر (6 ≤ عرض چوب ≤ 18 میلی متر)، 15 ≤ عرض قطعه ≤ 32 میلی متر (18 ≤ عرض چوب ≤ 36 میلی متر) | |
| سینی ها | اندازه سینی قابل اجرا: 135.9 x 322.6 میلی متر (استاندارد JEDEC) (Tray Unit-M)، 276 x 330 mm (Tray Unit- LT)، 143 x 330 mm (Tray Unit-LTC) | |
| زمان بارگذاری PCB | برای نوار نقاله دوگانه: 0 ثانیه (عملکرد مداوم) | |
| برای یک نوار نقاله: 2.5 ثانیه (حمل و نقل بین ماژول های M3 III)، 3.4 ثانیه (حمل و نقل بین ماژول های M6 III) | ||
که در فرآیند در حرکت، حرکت محور XY پایدارتر با استفاده از طراحی با سرعت بالا و لرزش کم.
