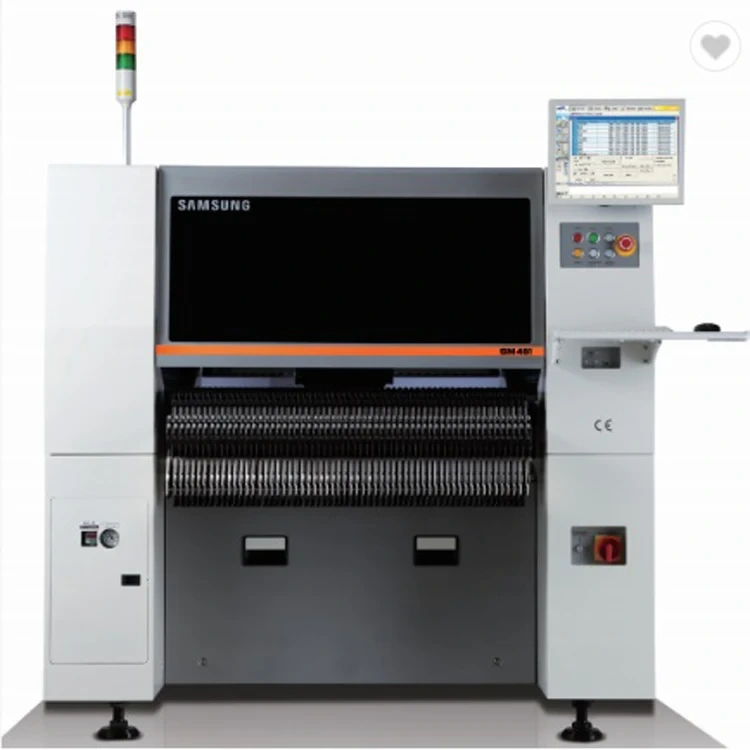

Smt koreav دستگاه را انتخاب و قرار دهید Smt Line Hanwha Samsung Sm471 Plus Chip Mounter
مدل محصول: دستگاه SMT پرسرعت SM471 Plus (کره)
نام محصول: Samsung high speed SMT Machine -SM471
مدل محصول: SM471
مشخصات محصول:
نصب کننده تراشه پر سرعت ملی SM471 یک پایه دوربین پرنده جدید با 10 شفت در هر سر و کنسول دوبل است که می تواند به بالاترین سرعت 78000 CPH در کلاس خود در جهان دست یابد. علاوه بر این، 0402Chip ~ □14mm می تواند اساسا متناظر، و از طریق استفاده از سرعت بالا. فیدر الکتریکی، می تواند با فیدر فشار هوا SM مخلوط شود، تولید واقعی و کیفیت نصب را بهبود بخشد.
Chip 1608 75000 CPH (بهترین شرایط)
2 کنسول x 10 محور / سر
اجزاء: 0402 ~ □14mm (H 12mm)
آی سی، کانکتور (پیچ سرب 0.4 میلی متر)
BGA، CSP (زمین توپ 0.4 میلی متر)
PCB قابل اجرا: بزرگ 510 میلی متر (L)×460 میلی متر (W)×مسیر1
460 میلی متر (L)×250 میلی متر (W)×مسیر2
مقدار بارگیری فیدر: (پایه 8 میلی متر) 120ea/112ea (سبد اتصال)
سرعت بالا. فیدر برقی
- قابل اختلاط با فیدر فشار هوا SM
فیدر SMART
- اولین تغذیه خودکار جهان، تغذیه خودکار
اندازه تجهیزات: 1650 (L) *1690 (D) *1485 (H)
ویژگیها:
ساختار جدید سر پرنده برای 10 شفت و 2 کنسول
سرعت نصب بالا در محصولات مشابه واقعی
سیستم تصحیح دقت نصب (تصحیح موقعیت مکش، اصلاح سر، اصلاح مسیر و غیره)
این می تواند قطعات 0402 ~ □14mm (H=12mm) را نصب کند، که توانایی مربوطه اجزای شکل خاص را تقویت می کند.
می تواند مطابق با مونوریل MAX.610 (L) باشد×PCB 460 (W) (اختیاری)
سیستم دو مسیره، با استفاده از مدار ورودی شاتل در حالت اول خروج
زمان انتقال PCB کاهش می یابد و تولید واقعی محقق می شود.
حالت های مختلف تولید سوار بر اساس ویژگی های تولید پشتیبانی می شوند
مناسب برای فیدر الکتریکی، تولید واقعی و کیفیت نصب را بهبود می بخشد
برای تسهیل استفاده مشتری، می توان آن را با فیدر پنوماتیک SM به اشتراک گذاشت
پارامترها: تا 120 فیدر 8 میلی متری (سبد خرید)
• کیفیت قرارگیری را بهبود می بخشد
• نرخ تلفات را کاهش می دهد
بالاترین عملکرد در بین نصب کننده های تراشه از همان کلاس
بالاترین کاربرد نصب کننده تراشه با سرعت متوسط برای PCB
• 510 × 510 میلی متر (استاندارد) / 1500 × 460 میلی متر (گزینه)
- امکان تولید PCB تا سایز 1500mm(L) x 460mm(W)
محدوده تشخیص مؤلفه را با دوربین با پیکسل بالا افزایش می دهد
• دوربین fly می تواند تمام تراشه های 03015 ~ 16 میلی متر را تشخیص دهد
نرخ تحویل همزمان را بهبود می بخشد
• موقعیت های جیب را به طور خودکار از طریق ارتباط بین دستگاه و فیدر مرتب می کند
سرعت قرار دادن یک جزء عجیب و غریب را بهبود می بخشد
• با بهینه سازی توالی حرکت شناسایی شده توسط دوربین ثابت، سرعت را تقریباً 25 درصد افزایش می دهد
ریزتراشه ها را به طور پایدار قرار می دهد
مرکز نازل را می شناسد
• با جلوگیری از وقوع نشت هوا، نرخ تلفات ریزتراشه و کیفیت قرارگیری را بهبود می بخشد
کالیبراسیون زمان اجرا
• با انجام کالیبراسیون خودکار در حین تولید، دقت قرارگیری را حفظ می کند
تعمیر و نگهداری خودکار از خطای پیکاپ جلوگیری می کند و کیفیت قرارگیری را حفظ می کند*
• فشار پنوماتیک و سرعت جریان نازل و شفت را اندازه گیری می کند
• مواد خارجی روی نازل و شفت را با فشار زیاد حذف می کند
انفجار هوا
افزایش راحتی عملیات
زمان آموزش یک جزء بزرگ با شکل عجیب و غریب را کاهش می دهد
• FOV توسعه یافته دوربین Fiducial: 7.5mm → 12mm
- زمان آموزش نقطه برداشت/قرار دادن کامپوننت را کاهش می دهد و راحتی تدریس را بهبود می بخشد
مختصات پیکاپ فیدر مشترک را حفظ می کند
• هنگام تغییر یک مدل، زمان تغییر مدل را با استفاده از اطلاعات پیکاپ مدل مشابه کاهش می دهد
سطح روشنایی مولفه تراشه را یکسان می کند
• با تنظیم مقدار روشنایی یکسان به طور کلی، زمان تغییر نور را به حداقل می رساند، انحراف بهره وری را حذف می کند.
دستگاه و راحتی مدیریت بخش DB را بهبود می بخشد
پشتیبانی از مولفه چند فروشنده *
• امکان مدیریت اجزای یکسان ارائه شده توسط دو تامین کننده در یک نام قطعه وجود دارد، بنابراین امکان انجام تولید وجود دارد.
به طور مداوم بدون تغییر برنامه PCB برای قطعات عرضه شده توسط فروشندگان مختلف
اجزای با اندازه بزرگ را به راحتی آموزش می دهد (نمای پانوراما)
• تشخیص تقسیم یک جزء بزرگ که خارج از آن است را انجام می دهد
محدوده تشخیص دوربین (FOV) و تصاویر جزء تقسیم شده را قبل از نمایش در یک تصویر واحد ادغام می کند.
- به راحتی موقعیت وانت/قرار دادن یک قطعه با اندازه بزرگ را آموزش می دهد
مورد
|
هانوها 471
|
تعداد میله شفت
|
میله 10 شفت کنسول X1
|
سرعت سوار شدن
|
78000 CPH (بهینه)
|
دقت بسته بندی
|
± 28m@Cpk ≥ 1.0/ChIP
|
اندازه جزء
|
0402 ~ 14mm (H 12mm)
|
اندازه بستر
|
مکس. 510 × 460 (استاندارد)
|
مقدار حمل فیدر (پایه 8 میلی متر)
|
120EA
|
مصرف انرژی
|
مصرف برق AC200/208/220/240/380/415 ولت (50/60 هرتز، 3 فاز) تا 3.5 KVA
|
ضخامت PCB
|
0.38-4.2 میلی متر
|
وزن (کیلوگرم)
|
1820
|
اندازه دستگاه 1650×1690×1458 (mm)
|
1650×1690×1458
|
حراجی.
س: آیا شما یک شرکت تجاری هستید یا یک تولید کننده؟
A: ما تولید کننده با تجربه تجهیزات SMT و PCBA هستیم، خدمات OEM & ODM در دسترس است.
س: تاریخ تحویل شما چیست؟
A: تاریخ تحویل حدود 35 روز پس از دریافت پرداخت است.
س: شرایط پرداخت شما چیست؟
A: 30٪ پیش پرداخت و 70٪ موجودی قبل از حمل و نقل.
س: آیا می توانید یک راه حل خط کامل ارائه دهید؟
A: بله، ما می توانیم خط SMT، خط پوشش، خط DIP و خط تولید LED را تامین کنیم.
