تجهیزات تست مادربرد لپ تاپ ماشین اشعه ایکس موبایل/IC/باتری/ماشین برای بهبود فرآیند

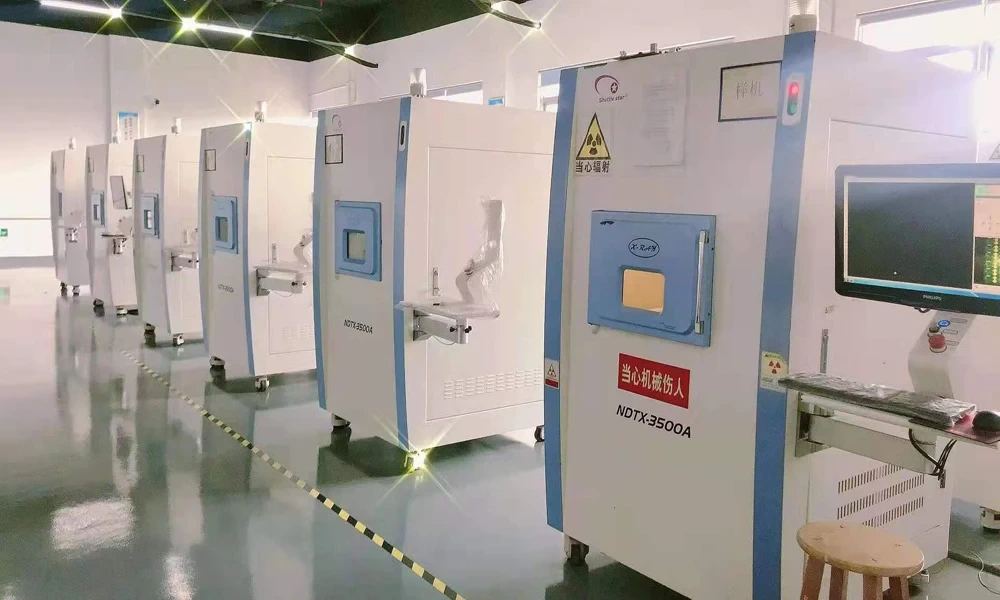

مدل: NDT-X3500 (A, B, C)
NDT3500A--لوله نور 100KV
لوله نور NDT3500B--130KV
اندازه: 1160*1090*1857 میلی متر
وزن: 1100 کیلوگرم
منبع تغذیه: تک فاز 110~230V/50~60Hz
نوع لوله نوری: بسته
نقطه کانونی: 5 um
محدوده پانوراما: شیب مثبت یا منفی 60 درجه
ولتاژ خروجی اشعه ایکس: 90 تا 130 کیلو ولت
بزرگنمایی: 120 (هندسه) / 1200 (سیستم)
مشخصات لنز دوربین: تقویت کننده تصویر + CCD دیجیتال 25 فریم بر متر
پیکسل CCD: 1.3 میلیون
وضوح تصویر سیستم: 110 LP/CM (جفت نور در هر سانتی متر)
مساحت تصویر: 600 x 415 میلی متر
عملکرد: نشتی < 1μsv/h
صفحه نمایش: 23 اینچ LCD
وزن آزمایش: نمونه < 5㎏
تعداد محورهای کاری: X/Y/Z/Q
عملکرد دستی: صفحه کلید / ماوس / موقعیت یابی ناوبری
CPU: Intel Pentium
حافظه: 2 گیگابایت
سیستم: WINDOWS XP Professional
ورودی: صفحه کلید
خروجی گزارش: سند آزمایشی را به صورت دستی/خودکار ذخیره کنید
عملکرد ویدیویی: استاندارد
ناوبری: پیمایش اسکن خودکار
مشاهده سه بعدی: شبیه سازی
تشخیص باطل، BGA، فاصله و سایر عملکردها:
می تواند عملکرد تشخیص خودکار را تنظیم کند
تشخیص خودکار BGA: بازرسی BGA، اندازه گیری و محاسبه حباب را می توان پیکربندی کرد
محدوده اندازه گیری: جهت صفحه X/Y
جداسازی: ندارد
دما، رطوبت: 0-40℃10-90%
مواد معلق در هوا: گرد و غبار غیر رسانا
دستگاه اشعه ایکس اتوماتیک صنعتی SMT برای بازرسی pcb با قیمت پایین
برنامه ها:
1. نیمه هادی: ساختار داخلی بازرسی بسته IC، FC، CSP
2. ریخته گری آلومینیوم مربوط به اتومبیل، حباب &شکاف لاستیک و محصولات رزین است.
3. مدار باز کوتاه & در بسته BGA، ناحیه حباب در بازرسی BGA و قضاوت خودکار
4. هوافضا و نظامی، ایروفویل، گلوله و غیره
5. تروش در پزشکی، FRP در محصولات شیمیایی، رزین، سرامیک.
6. بازرسی باتری لیتیومی، قطعات الکترونیکی (خازن، مقاومت، دیود & audion، led و غیره)
ویژگیها:
1. تیوب Micro X-Ray وارداتی با بسته بندی اصلی (لوله بسته 100/130Kv)، تقویت کننده تصویر با حساسیت بالا، 1.3 میلیون پیکسل صنعتی
دوربین CCD دیجیتال، قادر به تشخیص آیتم <5 μ m، تصویر واضح را نشان می دهد.
2. بزرگنمایی سیستم هندسی با قدرت بالا & قابل تنظیم، تشخیص نقص کوچک با سرعت تشخیص بالا آسان است.
3. نمودار ناوبری سیستم، ناوبری سریع و موقعیت یابی دقیق.
4. مشاهده شی در ± 70 ° تشخیص از زاویه خاص، آسان برای تشخیص ساختار داخلی
5. پنج محور حرکت هماهنگ، با عملکرد CNC تشخیص خودکار در مقدار، مناسب برای تشخیص در مقادیر زیاد با دقت بالا.
6. مانیتور LCD ویژه تصویر دیجیتال 23 اینچی، تصویری بزرگ و با وضوح بالا را نمایش می دهد.
7. سیستم نرم افزاری چند منظوره، نگهداری رایگان و به روز رسانی مادام العمر.
8. کابینت سرب مهر و موم کامل، مطابق با مفاد استانداردهای ایمنی اشعه ایکس بین المللی و داخلی است.
مشخصه :
مدل | 3500A (اشعه ایکس 100 کیلو ولت) |
نمایش | مانیتور LCD 22 اینچی |
منطقه تصویر | مم600*415 |
وضوح تصویر | 110 LP/CM |
CCD پیکسل | میلیون1.3 |
مشخصات دوربین | تقویت کننده تصویر + CCD دیجیتال 25 فریم بر متر |
بزرگنمایی | 120(هندسی)/1200(سیستم) |
ولتاژ خروجی اشعه ایکس | 90 ~ 130 KV |
میدان دید | 0 ~ 70 ℃ شیب، 360 ℃ چرخش |
نقطه کانونی | ام5 |
نوع لوله اشعه ایکس | لوله بسته |
منبع تغذیه | AC تک فاز 110~230V/50~60HZ |
وزن | 1100KG |
وزن قابل آزمایش | نمونه < 5 |
میز کار | محور X / Y / Z / Q |
عملیات دستی | توسط صفحه کلید / ماوس / موقعیت یابی ناوبری |
CPU | اینتل پنتیوم |
حافظه | 2GB |
سیستم کامپیوتری | برد7 |
ورودی | صفحه کلید |
گزارش خروجی | ذخیره دستی/خودکار سند آزمایش شده |
عملکرد ویدیویی | استاندارد |
بزرگی | مم1160*1090*1857 |
جهت یابی | ناوبری اسکن خودکار |
نمای سه بعدی | تقلید |
باطل، BGA، بازرسی از راه دور | قابلیت تنظیم عملکرد بازرسی خودکار |
بازرسی خودکار BGA | شمارش بازرسی، اندازه گیری و حباب BGA را تنظیم کنید |
منطقه بازرسی | جهت هواپیما X / Y |
جداسازی ویژه | غیر |
رطوبت دما | 0-40℃ 0-90% |
موضوع معلق | گرد و غبار غیر رسانایی |
کلیدواژه ها:
ماشین SMT AOI، ماشین AOI آفلاین، ماشین AOI درون خطی، ماشین اشعه ایکس SMT، ماشین SMT SPI، ماشین 3D SPI، ماشین 3D AOI، ماشین SMT AOI SPI.
ما متعهد به تولید محصولات با بهترین کیفیت با رقابتی ترین قیمت ها هستیم. لذا صمیمانه از کلیه شرکت های علاقمند دعوت می نماییم تا جهت کسب اطلاعات بیشتر با ما تماس حاصل فرمایند.
