ردیاب نوری خودکار 3d-aoi Mv-6e Mirtec Aoi کره آنلاین

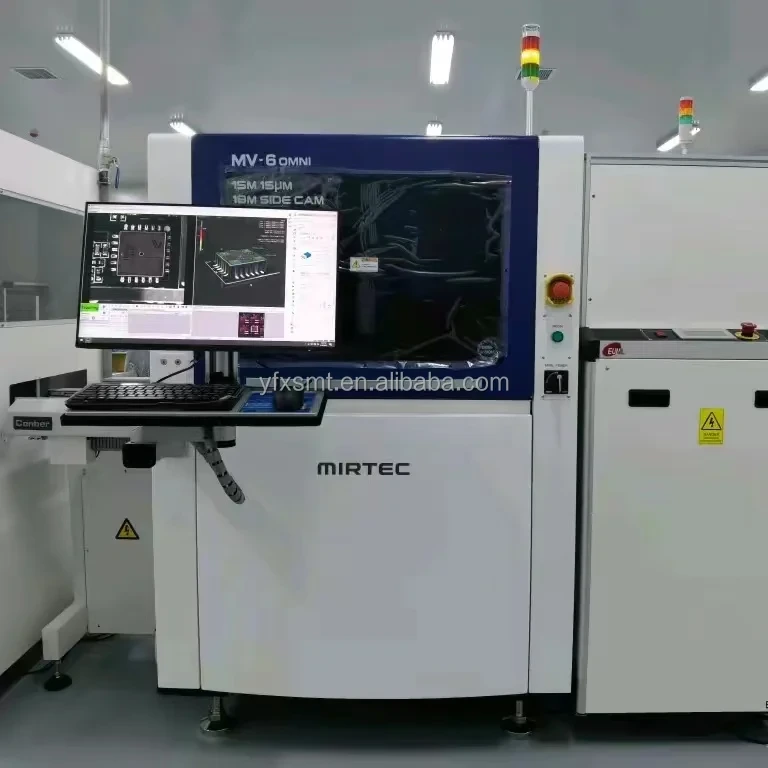

آشکارساز نوری خودکار 3D-AOI MV-6E MIRTEC aoi کره آنلاین
1. تمام مواد روی PCB سیاه را می توان 100٪ شناسایی کرد 2. کاراکتر یا چاپ صفحه روی تراشه شیشه ای تلفن همراه را می توان 100٪ تشخیص داد 3. PCBA پوشش داده شده با سه رنگ ضد پوشش می تواند 100٪ کاربردهای رایج را تشخیص دهد: قطعات گم شده، افست، تبلت ایستاده، پایه جانبی، قلع بیشتر، قلع کمتر، ارتفاع، جوشکاری پین آی سی، تاب برداشتن قطعات، تاب برداشتن BGA تشخیص 3 بعدی اندازه ظاهری: 1080mmx1470mmx1560mm(WxDxH) نمای کلی: MV-6E(OMNI) یک دستگاه بازرسی اپتیکال آنلاین کامل سه بعدی با دوربین 15 مگاپیکسلی با وضوح بالا، 8 مجموعه نور حاشیه ای Moire و 10 میلیون است.
توابع و ویژگی ها:
01. اندازه گیری سه بعدی دقیق
پیشرفته‌ترین و دقیق‌ترین فناوری اندازه‌گیری دنیا، Moire Projection، اجزای شرق، جنوب، غرب و شمال را اندازه‌گیری می‌کند تا تصاویر سه‌بعدی را برای تشخیص ایمن و با سرعت بالا تشخیص دهد.
تکنیک پروجکشن حاشیه ای گروه 02.8
فناوری پروجکشن تبدیل فرکانس دیجیتال از 4 هد فرستنده سه بعدی برای به دست آوردن تصاویر سه بعدی بدون نقاط کور استفاده می کند، همراه با حاشیه های مویر با فرکانس بالا و پایین برای تشخیص ارتفاع اجزا، ترکیب سه بعدی کامل با دوربین اصلی برای تشخیص دقیق.
دوربین اصلی 0315 مگاپیکسلی
جهان' تنها دوربین 15 میلیون پیکسلی ما به استفاده از نسل جدیدی از سیستم بینایی و یک دوربین 15 میلیون پیکسلی با وضوح بالا افتخار می کنیم، می توانیم تشخیص دقیق تر و پایدارتر داشته باشیم، دوربین فوق دقیق 10umc می تواند به طور کامل 03015 قطعات تاب خورده، جوش مجازی و سایر مشکلات را تشخیص دهد.
04.4 دوربین های جانبی با وضوح بالا
دوربین جانبی تشخیص موثر تغییر شکل سایه در شرق، جنوب، غرب، شمال چهار جهت مجهز به دوربین جانبی 10 میلیون پیکسل، تنها راه حل تشخیص پین J، پس از تشخیص، می تواند پرسنل را برای بررسی مجدد تسهیل کند.
نورپردازی رنگی بخش 05.8
سیستم های مختلف نورپردازی تصاویر HD را ترکیب می کنند 8 بخش از سیستم نورپردازی رنگی برای تشخیص دقیق، می تواند 8 سیستم نورپردازی مختلف را در یک تصویر واضح و بدون نویز ترکیب کند، با توجه به تغییر رنگ برای استخراج زاویه انتشار، انتخاب ایده آل برای تراشه / آی سی بالابر سرب و تشخیص عیب جوشکاری
06. سیستم اتصال Intellisys
کنترل از راه دور به طور کامل از دست دادن نیروی کار خلاص شده و کارایی را بهبود می بخشد هنگامی که نقص در خط وجود دارد، در حالی که هزینه محصولات بد را کاهش می دهد، پیشگیری و کنترل از راه دور از قبل به یک راه حل عملی و عملی تبدیل می شود.
پارامترهای محصول | پارامتر
مدل:
MV-6E (OMNI)
اندازه PCB:
50mm×50mm~480mm×460mm
دقت بالا:
± 3 میلی متر
حداکثر ارتفاع جزء:
مم5
موارد تست دو بعدی:
قطعه مفقود، افست، کج، قرص ایستاده، ایستادن کناری، قطعه چرخان، معکوس شدید، قطعه اشتباه، آسیب دیده، قلع، جوش مجازی، حفره، OCR
آیتم های بازرسی سه بعدی:
قطعات از دست رفته، ارتفاع، موقعیت، قلع بیشتر، قلع کمتر، جوش از دست رفته، دوتراشه، اندازه، جوش مجازی پای آی سی، مواد خارجی، تاب برداشتن قطعات، تاب برداشتن BGA، تشخیص قلع بالا و غیره
میدان دید FOV:
58.56 x 58.56 میلی‌متر
سرعت تشخیص سه بعدی:
0.80 ثانیه /FOV/4.260mm²/ ثانیه
سرعت تشخیص دوبعدی:
0.30 ثانیه /FOV/ 10716 میلی‌متر مربع در ثانیه
فیلم:
لنز ترکیبی تله مرکزی دقیق
سیستم روشنایی:
سیستم نورپردازی رنگی 8 بخش
SPC:
نرم افزار کامل آماری
شکاف PCB:
مم45
ضخامت PCB:
0.5 ~ 5 میلی متر
حداقل اندازه اندازه گیری:
03015
سیستم موقعیت یابی:
سروموتور
تکرارپذیری:
± 10 میلی متر
فناوری بازرسی سه بعدی:
فناوری حاشیه DVLP 8 Moire
اندازه ظاهری:
1080 (W) x 1470 (D) 1560 (H)
وزن:
950KG
منبع هوا:
5KGf/cm² (0.5Mpa)
منبع تغذیه:
200-240VAC 50Hz/60Hz
