این قسمت دستگاه را توضیح می دهد

دستگاه پخت UV UV شامل یک حامل قاب، یک سیستم انتقال، یک سیستم منبع نور، یک سیستم تهویه، یک جعبه الکتریکی و یک سیستم کنترل است.

مدل کاربردی از سه قسمت تشکیل شده است که تجهیزاتی برای پلیمریزاسیون پوشش‌های قابل درمان نور ماوراء بنفش مانند رنگ UV، چسب UV، جوهر UV است.

یا لاک UV و غیره. به طور گسترده ای در چاپ، الکترونیک، مصالح ساختمانی، ماشین آلات و سایر صنایع استفاده شده است. راندمان پخت به کار UV بستگی دارد

عواملی مانند سرعت، ضخامت پوشش، سرعت انتقال، نوع بستر و خواص شیمیایی مواد فوتوکور شده.

1.3 1.31.3 1.3 ویژگی های عملکرد دستگاه ویژگی های عملکرد دستگاه ویژگی های عملکرد دستگاه

قاب باز، آسان برای کار و نگهداری

طراحی ایمنی کامل برای به حداقل رساندن آسیب نشت نور به پرسنل

می تواند به طور انعطاف پذیر 1-3 مجموعه لامپ (تقسیم شده به مدل های مختلف)، پخت دو طرفه بالا/پایین را انتخاب کند.

قدرت بدون قطب قابل تنظیم است که به طور موثر طول عمر لامپ را افزایش می دهد و مصرف انرژی را تا حد زیادی کاهش می دهد.

طراحی ویژه اتلاف حرارت شوک حرارتی را به قطعات الکترونیکی حساس کاهش می دهد

ارتفاع ±100 میلی متر / عرض 50-450 میلی متر از طریق قطعات

UVUVUVUV

معرفی دستگاه معرفی دستگاه 2222

2.2.2.2. دستگاه های سری UVUVUVUV سری دستگاه های سری معرفی دستگاه معرفی دستگاه ها

2.1 2.1 2.1 UVUVUVUV----1111 نمای کلی دستگاه نمای کلی دستگاه نمای کلی دستگاه

ابعاد: L=1500mm، W=1100mm، H=1600mm

حالت کنترل ：：：PLC + صفحه نمایش لمسی

دامنه مدولاسیون دامنه: 50mm-450mm

حالت مدولاسیون دامنه: مدولاسیون دامنه دستی

موتور انتقال: موتور کنترل سرعت

سرعت انتقال: 0.3-3.2 متر در دقیقه

روش انتقال: مسیر + زنجیره

پورت ارتباطی: کانکتور SMEMA

تعداد منابع نور: یک مجموعه چراغ + یک مجموعه منبع تغذیه

طرح گروه نور: گروهی از منابع نور در قسمت بالایی مسیر

حداکثر توان تک لامپ: 6 کیلو وات

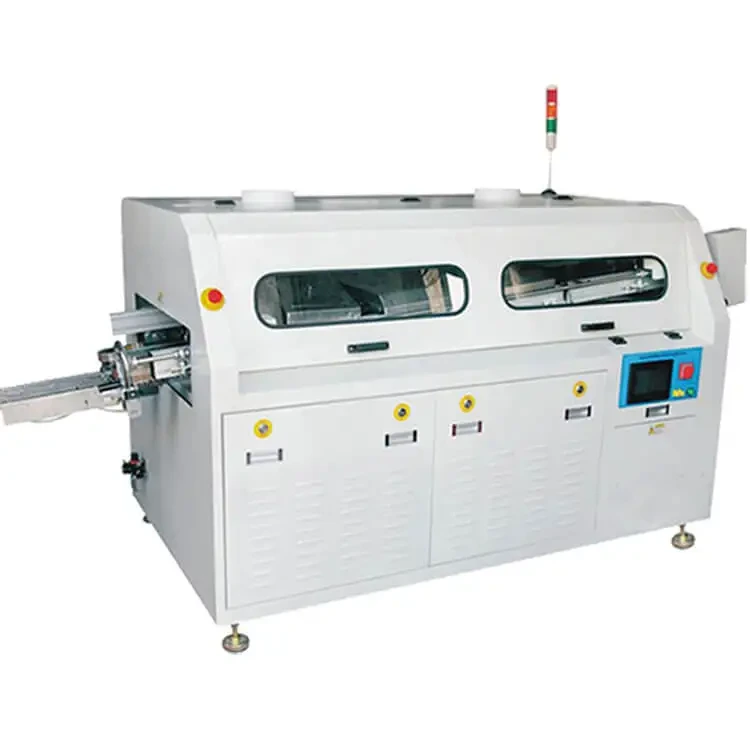

شکل 2-1 ظاهر UV-1

2.2 2.2 UVUVUVUV----2222 معرفی دستگاه معرفی دستگاه این مبحث دستگاه را توصیف می کند

ابعاد: L=1500mm، W=1100mm، H=1600mm

حالت کنترل ：：：PLC + صفحه نمایش لمسی

دامنه مدولاسیون دامنه: 50mm-450mm

حالت مدولاسیون دامنه: مدولاسیون دامنه دستی

موتور انتقال: موتور کنترل سرعت

سرعت انتقال: 0.3-3.2 متر در دقیقه

روش انتقال: مسیر + زنجیره

پورت ارتباطی: کانکتور SMEMA

تعداد منابع نور: 2 ست چراغ + 1 ست منبع تغذیه

طرح گروه نور: دو گروه از منابع نور در قسمت بالایی مسیر

حداکثر توان تک لامپ: 6 کیلو وات

شکل 2-2 ظاهر UV-2

2.3 2.3 UVUVUVUV----3333 بررسی اجمالی دستگاه نمای کلی دستگاه این مبحث دستگاه را توصیف می کند

ابعاد: L=1500mm، W=1100mm، H=1600mm

حالت کنترل ：：：PLC + صفحه نمایش لمسی

دامنه مدولاسیون دامنه: 50mm-450mm

حالت مدولاسیون دامنه: مدولاسیون دامنه دستی

موتور انتقال: موتور کنترل سرعت

سرعت انتقال: 0.3-3.2 متر در دقیقه

روش انتقال: مسیر + زنجیره

پورت ارتباطی: کانکتور SMEMA

تعداد منابع نور: دو مجموعه چراغ + دو مجموعه منبع تغذیه

طرح گروه نور: گروهی از منابع نور در بالا و پایین مسیر

حداکثر توان تک لامپ: 6 کیلو وات

شکل 2-3 ظاهر UV-3

UVUVUVUV

معرفی دستگاه معرفی دستگاه 3333

2.4 2.42.4 2.4 iCure iCure iCure----2UVL 2UVL 2UVL بررسی اجمالی دستگاه نمای کلی دستگاه

ابعاد: L=1500mm، W=1450mm، H=1600mm

حالت کنترل ：：：PLC + صفحه نمایش لمسی

محدوده مدولاسیون دامنه: 50mm-600mm

حالت مدولاسیون دامنه: مدولاسیون دامنه دستی

موتور انتقال: موتور کنترل سرعت

سرعت انتقال: 0.3-3.2 متر در دقیقه

روش انتقال: مسیر + زنجیره

پورت ارتباطی: کانکتور SMEMA

تعداد منابع نور: 2 ست چراغ + 1 ست منبع تغذیه

طرح گروه نور: دو گروه از منابع نور در قسمت بالایی مسیر

حداکثر توان تک لامپ: 6 کیلو وات

شکل 2-4 ظاهر iCure 2UVL

UVUVUVUV

امنیت امنیت امنیت امنیت 4444

3.3.3.3. امنیت امنیت امنیت امنیت

محتوای این بخش برای استفاده ایمن و صحیح از محصول برای جلوگیری از ایمنی پرسنل و آسیب های ناشی از خطاهای عملیاتی در نظر گرفته شده است.

تجهیزات. تمام مطالب مهم مرتبط با ایمنی، حتما رعایت کنید.

3333.1.1.1.1 الزامات استفاده از دستگاه الزامات استفاده از دستگاه

برای اطمینان از عملکرد و ایمنی بهینه دستگاه، امکانات ارائه شده توسط مشتری باید الزامات ذکر شده در جدول 2-1 را برآورده کند.

جدول 2-1 الزامات برای سایت دستگاه

منبع تغذیه 380 ولت، 15 آمپر، سیستم پنج سیم سه فاز

مدل UV-1 UV-2 UV-3 iCure 2UVL

توان 7 کیلو وات 7 کیلو وات 13 کیلو وات 7 کیلو وات

اگزوز/تهویه لوله هواکش خارجی 150 میلی متر حداکثر توان 25 متر مکعب در دقیقه

3333.2.2.2.2 راه اندازی راه اندازی تجهیزات آماده به کار آماده به کار استفاده ایمن استفاده ایمن استفاده ایمن استفاده ایمن

استفاده نکردن از این دستگاه به درستی ممکن است منجر به آسیب دیدگی یا آسیب مالی شود.
