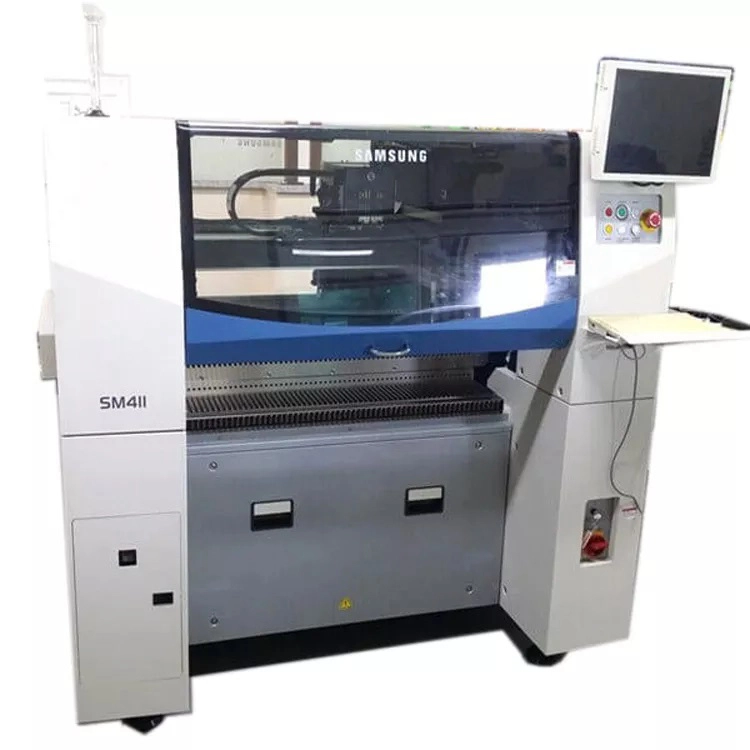

آلة تركيب رقائق مستعملة - سامسونج SM411 / 411 F آلة التقاط ووضع. هذا الطراز هو نسخة قديمة من 481/482، بجودة ثابتة وسعر منخفض.
سرعة اللحام: يمكن أن تصل سرعة لحام المكونات الرقائقية إلى 42000 CPH (وفقًا لمعيار IPC9850)، وهو نموذج عالي السرعة ومناسب للإنتاج الضخم.
دقة التجميع: تبلغ دقة مكونات الرقائق/الدوائر المتكاملة ±50 ميكرومتر (Cpk 1.0)، وهي قادرة على التعامل مع مكونات يتراوح حجمها من 0.402 إلى 14 ملم، مع دعم ارتفاع يصل إلى 12 ملم. وتُعدّ كل من الدقة والمدى جيدتين للغاية.
حجم لوحة الدوائر المطبوعة المتوافق: يدعم الحجم القياسي L510×W250×2 مسار، ويمكن أن يصل الحد الأقصى إلى L610×W460×1 مسار. تتميز اللوحة بتوافق واسع مع مختلف الأحجام.
سعة قادوس التغذية: يمكنه استيعاب ما يصل إلى 120 وحدة تغذية بحزام 8 مم، مع قدرة تغذية قوية، مما يقلل بشكل كبير من وقت استبدال المواد.
ميزات أخرى: يحتوي على ذراعين ميكانيكيتين، ونظام للتعرف على صور الطيران، وجهاز لتغيير الفم تلقائيًا. يدعم نظام التشغيل ويندوز إكس بي، ويتمتع بمجموعة وظائف متكاملة نسبيًا.
آلة تركيب رقائق إلكترونية مستعملة - سامسونج SM411 (آلة التقاط ووضع)
السرعة النظرية للرقاقة 42000 رقاقة في الساعة
نطاق التركيب من شريحة 0402 إلى أكبر دائرة متكاملة 14 مم
دقة تحديد المواقع ± 0.05 مم
حجم لوحة الدوائر المطبوعة 510 (طول) 460 (عرض)
حجم الجهاز: 1650 (طول) 1690 (عمق) 1535 (ارتفاع)
أقصى قدرة 5.0 كيلو فولت أمبير
وزن المعدات 1820 كجم
يعتمد جهاز SM411 على تقنية On Fly، وهي تقنية حاصلة على براءة اختراع من سامسونج، وتُعد أسرع جهاز متوسط السرعة مزود بحامل ثلاثي القوائم.
مع بنية ناتئة مزدوجة لمكونات الرقائق الإلكترونية، 42000 رقاقة في الساعة.
مكونات SOP 30000 CPH (معيار IPC9850) الأسرع في فئتها في العالم سرعة التصحيح.
كما أنه من الممكن أيضاً تنفيذ شريحة عالية الدقة بحجم 50 ميكرون.
والتي تتراوح من أصغر شريحة بحجم 0402 إلى أكبر مكونات IC بحجم 14 مم حتى الآن،
يمكن تطبيق التصحيح.
ميزة:
مسار مزدوج متوازي، زمن معالجة لوحة الدوائر المطبوعة 0 ثانية
معدل فقدان المواد منخفض للغاية: جزآن من عشرة آلاف
نظام التعرف الفريد من نوعه من سامسونج والمتمحور حول الطيران (Fly Vision)
وظيفة تحديد موضع مكونات وحدة التغذية تلقائيًا
هيكل سلك مسطح متطور
فوهة مضادة للكهرباء الساكنة
مغذي جديد يعمل بدون توقف
ميزات إدارة مدير المشاريع:
يمكن تركيب معيار IPC9850 بسرعة 42000 عملية في الساعة (الشريحة 1608).
نظام قيادة ذراع مناولة مزدوج (12 رأسًا)
نظام التعرف على الصور أثناء الطيران
نظام محرك سيرفو مزدوج للمحور Y
قاعدة تغذية ثنائية قياسية
يمكن تركيب 120 وحدة تغذية بحزام 8 مم
كاميرا التعرف على نقطة المرجع
جهاز استبدال الفوهات الأوتوماتيكي
شاشة LCD ملونة
أنظمة نقل السكك الحديدية المزدوجة
يتم ضبط عرض السكة تلقائيًا
جهاز تثبيت حواف لوحة الدوائر المطبوعة
مستشعر تتبع عملية التغذية
نظام التشغيل ويندوز إكس بي
برنامج التحسين التلقائي لفرز الطلبات والأعلاف
فوهة قياسية
مواصفات سامسونج SM411
إلى طريقة رؤية الطيران
عدد المحاور: 6 محاور × 2 رافعة جسرية
شريحة الرؤية الطائرة سريعة التركيب 1608
SOP 42,000 CPH (IPC9850)
30,000 CPH (IPC9850)
دقة تركيب الشريحة ± 50 ميكرومتر 3σ / الشريحة
(بناءً على الرقائق القياسية)
تركيب بمسافة ضيقة 0.1 مم (0603) / 0.15 مم (1005)
نطاق المكونات من 0603 إلى 14 مم، رقاقة، QFP، BGA
(الخيار: 0402 يرجى الاتصال بنا. ستتوفر المزيد من المعلومات عند طلبك.)
الحد الأدنى لتباعد الدبابيس (QFP)
الحد الأدنى لتباعد الكرات (BGA) 0.5 مم (QFP) / 0.65 مم (BGA)
أقصى ارتفاع H = 12 مم
حجم اللوح (مم) الحد الأدنى 50 (طول) × 40 (عرض)
أقصى أبعاد 510 (طول) × 460 (عرض)
(وضع المسار الواحد، 460 (يسار) زيادة: بدون منطقة عازلة)
460 (طول) × 250 (عرض) (وضع المسار المزدوج)
610 (طول) × 460/250 (عرض) (اختياري)
سُمك لوحة الدوائر المطبوعة من 0.38 مم إلى 4.2 مم
عدد وحدات التغذية 120 وحدة / 112 وحدة (مغير وحدات التغذية)
استهلاك الطاقة: استهلاك الطاقة AC200 / 208/220/240/380/415 فولت (50 / 60 هرتز، 3 فاز)
الحد الأقصى 5.0 كيلو فولت أمبير
استهلاك الهواء من 0.5 إلى 0.7 ميجا باسكال (5.1 إلى 7.1 كجم/سم²)، 300 نيوتن/دقيقة
الوزن 1820 كجم
الأبعاد (مم): 1650 (طول) 1690 (عمق) 1535 (ارتفاع)
| الكمية (بالقطع) | 1 - 100 | 101 - 500 | 501 - 2000 | أكثر من 2000 |
| المدة المتوقعة (بالأيام) | 2 | 15 | 35 | سيتم التفاوض عليه |
