ماكينة اللحام الانتقائية من جيرماني ERSA VERSAFLOW 4 XL

• ماكينة لحام انتقائية ERSA VERSAFLOW 4 XL
• آلة لحام انتقائية
• نظام اللحام الانتقائي
• ERSA VERSAFLOW 4 XL
• وصف المنتج:  ماكينة لحام انتقائية ERSA VERSAFLOW 4 XL

•  INQUIRY

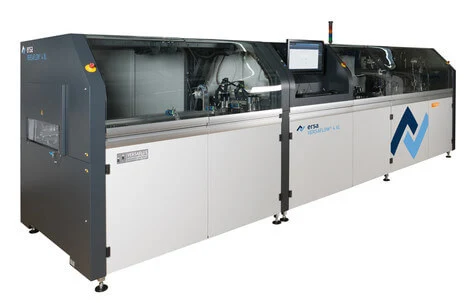

ماكينة لحام انتقائية ERSA VERSAFLOW 4 XL

وصف المنتجات

• نظام لحام انتقائي متطور للدمج في مفاهيم التصنيع المضمنة
• (ماكس). حجم PCB 680 × 610 مم (الخيار 1200 × 610 مم)
• تغيير المنتج دون توقف
• VERSACAM لقياس ارتفاع موجة اللحام بسرعة
• وحدة لحام VERSAFLEX متغيرة x/y/z
• عملية متوازية من خلال فصل دورة التدفق والتسخين واللحام
• استخدام ما يصل إلى 4 رؤوس رش تدفق مع محورين مستقلين (رأسان رش لكل محور)
• تكوين نظام مرن بسبب نمطية التصميم
• مثالية للربط بمحطات العمل اليدوية أو المعدات الطرفية
• التحكم الآمن في العمليات من خلال مراقبة جميع العمليات ذات الصلة
• CAD Assistant 4 للبرمجة دون اتصال بالإنترنت
• رابط لأنظمة التتبع للتحكم في العمليات
• واجهة مستخدم حديثة: ERSASOFT 5

VERSAFLOW 4 XL

يمكن لحام تنسيقات لوحات الدوائر المطبوعة التي يصل حجمها إلى 610 × 1200 مم بكفاءة وأمان باستخدام VERSAFLOW 4 XL مما يجعلها نظامًا مثاليًا للتجمعات الكبيرة والمتكاملة للغاية أو تطبيقات LED. يتميز VESRAFLOW 4 XL بوحدة التدفق VERSAFLUX الجديدة تمامًا ووحدة اللحام VERSAFLEX، وهو مرن للغاية ويدير معظم وظائف اللحام المتنوعة. اعتمادًا على التطبيق ومتطلبات الإنتاجية المطلوبة، يمكن دمج وحدات التسخين المسبق واللحام الإضافية في النظام. في الحد الأقصى لمستوى التكوين لـ VERSAFLOW 4 XL، يمكن للنظام تشغيل 3 وحدات VERSAFLEX و4 وحدات تسخين مسبق. كخيار، من الممكن دمج وحدة التسخين المسبق أمام وحدة التدفق.

يوفر VERSAFLOW 4 XL خيارًا مثيرًا للاهتمام للتجمعات الأصغر حجمًا بحد أقصى. طول 330 ملم. بفضل السدادة الإضافية في كل وحدة، يمكن معالجة اثنين من مركبات ثنائي الفينيل متعدد الكلور بشكل منفصل ولكن في وقت واحد. يعمل هذا الخيار على مضاعفة إنتاجية النظام والتخلص من أنظمة النقل ذات المسار المزدوج. يتم التحكم في حركات الماكينة المعقدة باستخدام برنامج المشغل البديهي ERSASOFT 5. تم دمج CAD Assistant 4 الحديث والمستقبلي في هذا البرنامج، مما يعني أن البرمجة المعقدة لمعلمات اللحام أصبحت شيئًا من الماضي.

الأبعاد
الطول: 4,700 ملم
العرض: 1,800 ملم
الارتفاع: 1600 ملم
نظام الناقل
ناقل الأسطوانة
عرض ثنائي الفينيل متعدد الكلور 50-610 ملم
طول ثنائي الفينيل متعدد الكلور 127-680 ملم (خيار 1200 ملم)
وزن ثنائي الفينيل متعدد الكلور 15 كجم، 20 كجم (خيار)
وحدة التدفق
وحدة VERSAFLUX مع نظامين محوريين مستقلين
رذاذ فلوسير عالي الدقة
لا. عدد رؤوس الرش لكل محور: حتى 2
وحدة التسخين المسبق
الجانب السفلي للأشعة تحت الحمراء (الأساس)
الحمل الحراري من الجانب العلوي (خيار)

وحدة اللحام
وحدة لحام VERSAFLEX مع نظامين محوريين مستقلين
ميني ويف، تقريبًا. كغ13

خيارات:

• ناقل الأسطوانة للتعامل المباشر مع اللوحة
• تعديل العرض للبرمجة
• (ماكس). وزن ثنائي الفينيل متعدد الكلور: 15 كجم (ناقل حمل ثقيل 20 كجم)
• VERSAFLUX مع نظامين محوريين مستقلين
• جهاز تدفق نفاث عالي الدقة مع ما يصل إلى رأسي رش لكل محور
• 2 تدفقات مختلفة لكل وحدة
• ما يصل إلى 4 وحدات التسخين
• سخانات الأشعة تحت الحمراء، قابلة للتكوين بشكل فردي، سخانات الحمل الحراري على الجانب العلوي
• البيرومتر لمراقبة درجة الحرارة
• ما يصل إلى 3 وحدات لحام VERSAFLEX بمحورين مستقلين، تحمل وعاء لحام واحدًا لكل محور
• مساعد CAD 4
• إرساسوفت 5 مدفوع. تكامل MES (نظام تنفيذ التصنيع)
