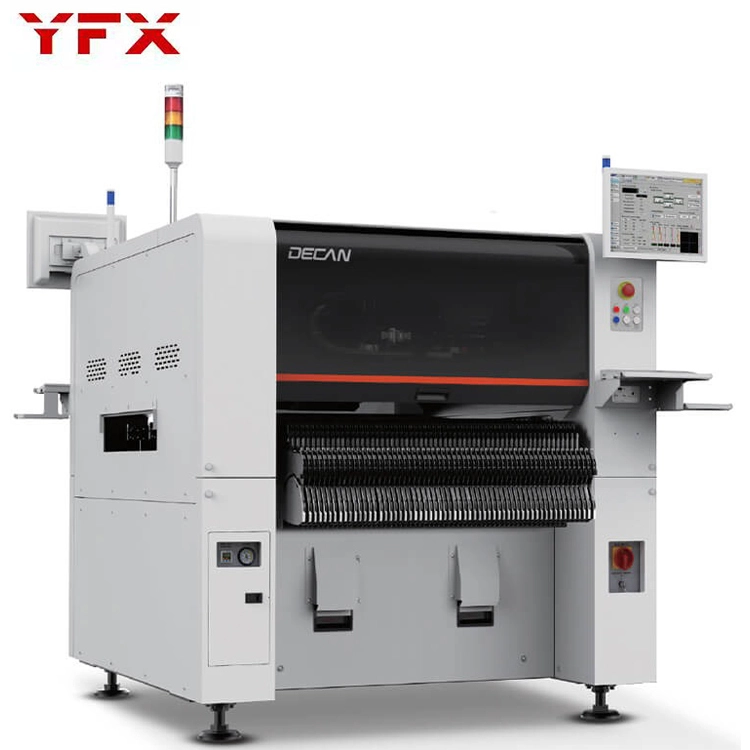

آلة هانوا ديكان L2 للالتقاط والوضع
آلة الالتقاط والوضع السريعة SAMSUNG/ Hanwha DECAN L2 Plus
مواصفات جهاز Hanwha Chip Shooter
آلة هانوا ديكان L2 للالتقاط والوضع
آلة التقاط ووضع Hanwha DECAN L2، آلة التقاط ووضع Samsung DECAN L2، وحدة تركيب الشريحة Hanwha DECAN L2، وحدة تركيب الشريحة Hanwha DECAN L2 لديها سعة مساحة أفضل من المعدات المماثلة من المنافسين، * وضع عالي السرعة للمكونات الصغيرة؛
أداء عالي
-2 جسر، رأس الرؤية الطائرة
-56,000 CPH (الأمثل، FS06 رأس)
موثوقية عالية
-مناسب للمحرك الخطي، عالي الدقة ومنخفض الضوضاء
-الدقة ± 40 ميكرومتر عند Cpk ≥ 1.0 (0402)
الإنتاج المرن
-نظام ناقل معياري
6 مغزل، 6 رأس رؤية طيران (مجال الرؤية 24 مم)
- التعرف على الدفعات باستخدام 6 كاميرات أثناء التقاط 6 مكونات
-المكونات القابلة للمعالجة: 0402 ~ 21 مم، ارتفاع 12 مم
وضع عالي السرعة منخفض الضوضاء ومنخفض الاهتزاز مع محرك خطي
- مناسب للمحرك الخطي ذي المحور Y ويحقق تقليلًا كبيرًا للضوضاء والاهتزاز مع تسارع وتباطؤ عاليين باستخدام التحكم في السيرفو المزدوج
وظيفة التعرف على نتوء عدسة LED (براءة اختراع قيد الانتظار)
-التعرف على النتوءات للتمييز بين أنواع عدسات LED
- تمت إضافة نتوءات للتمييز بين العدسات ذات الشكل المتشابه ولكن السماكة المختلفة، والتي يمكنها التعرف على العدسة (15 درجة، 30 درجة)
قم بتحديد مصدر الإضاءة LED باعتباره المركز وقم بتثبيت العدسة
-يدعم وظيفة التعرف على مصدر إضاءة LED كمركز وتركيب العدسة، مما يعزز قدرة معالجة المكونات
-يمكن التعامل مع PCB L1,200xW460mm
السرعة: 56,000 دورة في الساعة (السرعة المثالية)
الهيكل: 2 جسر × 6 محاور/رأس
الدقة: ±40μm Cpk≥1.0 (شريحة 0402)
±30 ميكرومتر Cpk≥1.0 (IC)
حجم الأجزاء: 0402~55 مم، الطول 75 (الارتفاع 25 مم)
حجم PCB: L510xW460mm (قياسي)
الطول 1,200 × العرض 460 مم (اختياري)
القدرة على التعامل مع الأجزاء الواسعة
أنظمة نقل PCB المتنوعة
حل إدارة تاريخ الإنتاج المُتحقق
وضع عالي السرعة
الأبعاد (مم): 1,430 (طول) × 1,740 (عمق) × 1,485 (ارتفاع)
الوزن: 1800 كجم
| نموذج | SM471PLUS | SM481PLUS | SM482PLUS |
| أعداد المغازل | 10 مغازل × 2 جسر | 10 مغازل × 1 جسر | 6 مغازل × 1 جسر |
| سرعة التنسيب | 78000CPH(الأمثل) | 40000CPH(الأمثل) | 30000CPH(الأمثل) |
| دقة التنسيب | ±50 ميكرومتر@μ±3σ | ±30 ميكرومتر@μ±3σ | ±30 ميكرومتر@μ±3σ |
| الأجزاء القابلة للتطبيق | 0402 ~ 14 مم (ارتفاع 12 مم) | 0402 ~ 42 مم (ارتفاع 15 مم) | 0402 ~ 55 مم (ارتفاع 15 مم) |
| لوحة الدوائر المطبوعة القابلة للتطبيق | الحد الأقصى 510 (طول) × 460 (عرض) (قياسي) | الحد الأقصى 460 (طول) × 400 (عرض) (قياسي) | الحد الأقصى 460 (طول) × 400 (عرض) (قياسي) |
| الحد الأقصى 610 (طول) × 460 (عرض) (اختياري) | الحد الأقصى 1500 (طول) × 460 (عرض) (اختياري) | الحد الأقصى 1200 (طول) × 510 (عرض) (اختياري) | |
| البعد (مم) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
تجربة ناجحة:
عملاء إيتا في 35 دولة حول العالم
1. لقد ساعدنا العملاء في بناء الكثير من المصانع الجديدة حول العالم.
2. تدريب أكثر من 500 خبير وفني للعملاء.
3. أصبحنا الشريك الصيني الأكثر موثوقية بالنسبة لك.
لإعداد مصنع SMT، يمكننا أن نفعل لك:
1. نحن نقدم لك حل SMT الكامل
2. نحن نقدم التكنولوجيا الأساسية مع معداتنا
3. نحن نقدم خدمة تقنية احترافية للغاية
4. لدينا خبرة واسعة في إعداد مصنع SMT
5. يمكننا حل أي سؤال حول SMT
نحن ملتزمون بتقديم منتجات عالية الجودة بأسعار تنافسية. لذا، ندعو جميع الشركات المهتمة للتواصل معنا لمزيد من المعلومات.
