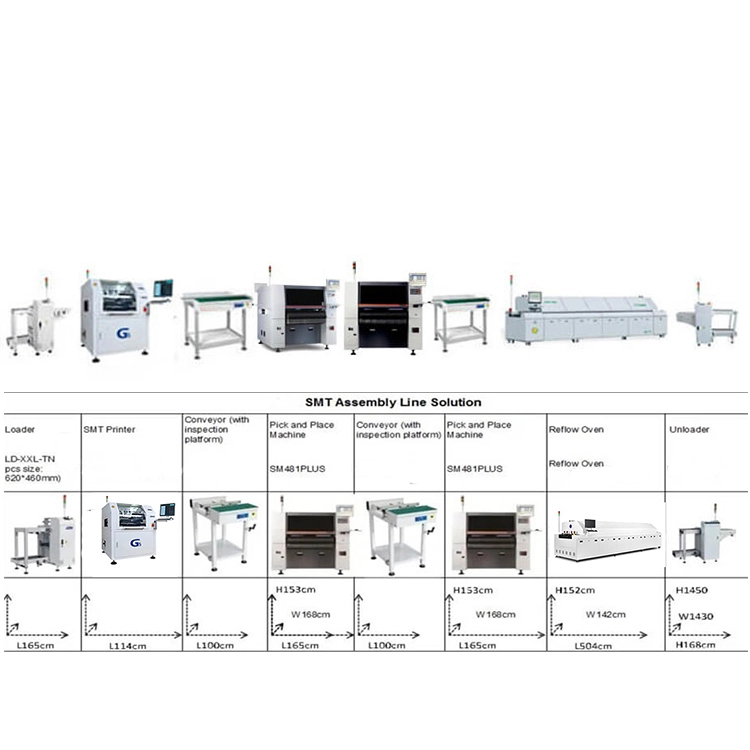

خط تجميع SMT الأوتوماتيكي الكامل Hanwha SM471 Plus مع محمل PCB وفرن إعادة التدفق
خط تجميع Hanwha SM471 Plus SMT
| الكمية(القطع) | 1 - 100 | 101 - 500 | 501 - 2000 | >2000 |
| الوقت المقدر (بالأيام) | 2 | 15 | 35 | سيتم التفاوض عليه |
خط تجميع Hanwha SM471 Plus SMT، الاستخدام: إنتاج PCB، خط التجميع التلقائي الكامل، السرعة: 105000CPH، مع محمل PCB التلقائي، طابعة استنسل SMT التلقائية، آلة التقاط ووضع تلقائية SM471 plus،SM482 plus، وفرن إعادة التدفق SMT، تفريغ PCB.
1. محمل PCB
يضمن المكون الذي يتم التحكم فيه بواسطة الكمبيوتر الصغير تشغيل الماكينة بشكل مستقر وموثوق.
واجهة أزرار فوجي اختيارية أو واجهة لوحة اللمس، مما يوفر تفاعلاً مريحًا بين الإنسان والآلة.
وظائف إنذار متعددة للصوت والضوء
استخدم المجلات القياسية، والتوافق الجيد، وقم بتحميل 3 مجلات في وقت واحد.
مسافة الرفع قابلة للتعديل وفقًا لـ PCB، 4 أنواع من المسافة (10 مم، 20 مم، 30 مم و 40 مم)
تم تكوين المحمل باستخدام مكون لوحة الدفع الداخلية، مما يوفر تكلفة شراء آلة نقل PCB بشكل مستقل.
وظيفة العد التلقائي تجعل من السهل إجراء إحصائيات الإنتاج
منفذ SMEMA اختياري للتواصل بين الأجهزة.
2. طابعة استنسل SMT GKG G5
تتميز G5 بدقة عالية وثبات عالي لرؤية آلة الطباعة الأوتوماتيكية بالكامل، تتبع GKG في صناعة SMT اتجاه تطوير إنتاج الجيل الجديد من آلة الطباعة الأوتوماتيكية بالكامل مع الرؤية المتزامنة الرائدة دوليًا ، والمعالجة البصرية عالية الدقة، والدقة العالية لنظام النقل، وكاشطة التكيف المعلقة.
طابعة معجون اللحام الأوتوماتيكية عالية الدقة من سلسلة GKG مصممة للدقة العالية
طباعة الشبكة الفولاذية أو الطباعة بالاستنسل في صناعة SMT.
حجم لوحة الطباعة: 50 مم × 50 مم ~ 400 × 340 مم؛
سمك لوحة الدوائر المطبوعة: 0.4 مم ~ 6 مم
سمك FPC: -0.6 مم (باستثناء القالب)
النغمات المطبقة للمكونات
3. ماكينة هانوا SM482 PLUS للالتقاط والوضع
1. يتم تعزيز قابلية التطبيق على الأجزاء ذات الشكل الغريب.
2. مجهزة برأس مع جسر واحد وستة مغازل
3. نظام تصحيح دقة الوضع (إزاحة الرأس، إزاحة C/V وما إلى ذلك)
4. "ينطبق على الحد الأقصى 740 (طول) × 460 (عرض) (اختياري) من لوحات الدوائر المطبوعة للوحات الطويلة المطبقة على مصابيح LED والشاشات."
5. "لقد تم تحسين الإنتاجية الفعلية وجودة التموضع من خلال استخدام مغذيات كهربائية عالية السرعة والدقة."
6. معدل التوظيف: 30,000 دولار أمريكي في الساعة (الحد الأقصى)
7. أبعاد اللوحة (مم): 50 (طول) × 40 (عرض) ~ 460 (طول) × 400 (عرض)
8. الخيار: 50(طول)*40(عرض)~760(طول)*460(عرض)
9. سمك لوحة الدوائر المطبوعة: 0.38 مم ~ 4.2 مم
10. الأبعاد الخارجية (مم): 1650 (طول) * 1680 (عمق) * 1530 (ارتفاع)
11. اتجاه النقل القياسي للوحة الدوائر المطبوعة: من اليسار إلى اليمين/من اليمين إلى اليسار (اختياري)
آلة الالتقاط والوضع Hanwha SM471 PLUS
فرن إعادة التدفق ذو قدرة إنتاجية عالية
1. تم تعزيز دعامة التعليق الرئيسية لضمان عدم حدوث أي تشوه أو انحشار للوحة.
2. الناقل ذو القضبان المزدوجة قادر على تحسين كفاءة الإنتاج بالإضافة إلى الطاقة والتكلفة.
3. تم تحسين كفاءة نقل الحرارة بنسبة 15% للتعامل مع العملية الخالية من الرصاص مع المنتجات الأكبر حجمًا والأكثر تعقيدًا.
4. تكوين تبريد جديد لجعل الهواء المفلتر أو المستصلح يعود إلى حجرة الفرن، مما يقلل من الخسارة الحرارية بالإضافة إلى الحصول على استعادة تدفق أفضل.
٥. استخدم الحماية الكاملة لتصميم الفرن المُحكم لمنع فقدان النيتروجين والأكسجين بفعالية . وبذلك ، يمكن الوصول إلى أقل تركيز للنيتروجين والأكسجين عند ١٥٠ جزءًا في المليون .
6. عندما يكون تركيز الأكسجين 300-800 جزء في المليون، يكون الاستهلاك 20-22 مليون 3 فقط/H.
تفريغ لوحة الدوائر المطبوعة التلقائي
