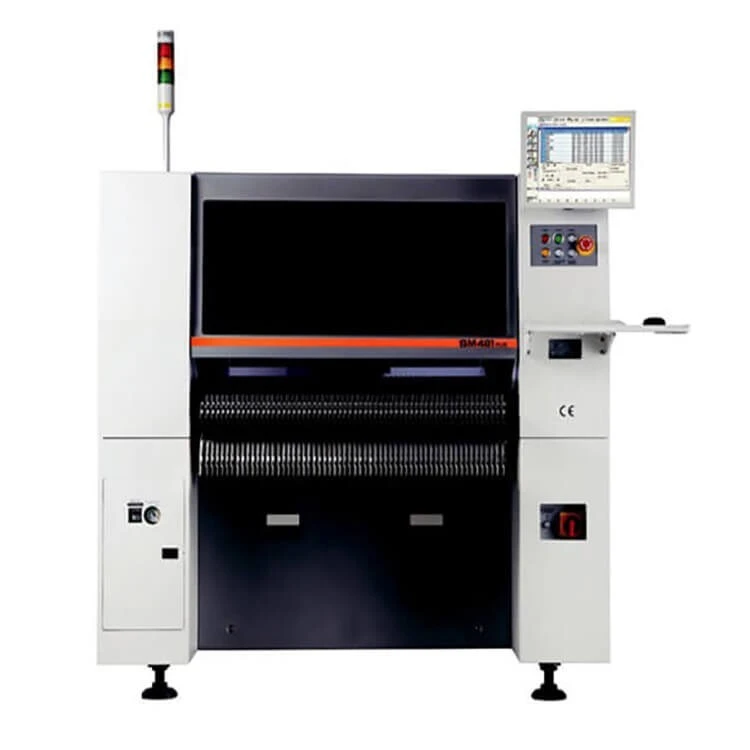

ماكينة الاختيار والوضع هانوا SM482 بلس
مجهزة برأس مع جسر واحد وستة مغازل
نظام تصحيح دقة الموضع (إزاحة الرأس، إزاحة C/V وما إلى ذلك)
ينطبق على Max.740(L)x460(W)(Option)PCBs للوحات الطويلة المطبقة على LEDS وشاشات العرض."
وصف المنتج
السرعة : 30,000CPH (الأمثل)
ثنائي الفينيل متعدد الكلور: ماكس. 460 (طول) × 400 (عرض)
الهيكل: 1 جسر الرافعة × 6 مغزل / رأس
نطاق المكونات: 0402 ~ 55 مم (ارتفاع 15 مم)
وصف المنتج: ماكينة الاختيار والوضع Hanwha SM482 Plus، السرعة: 30,000CPH (الأمثل)، PCB: الحد الأقصى. 460 (طول) × 400 (عرض)، الهيكل: 1 جسرية × 6 محاور/رأس، نطاق المكونات: 0402 ~ 55 مم (ارتفاع 15 مم)، الوزن: 1600 كجم.
1. تم تعزيز قابلية التطبيق على الأجزاء ذات الشكل الغريب.
2. مجهزة برأس مع جسر واحد وستة مغازل
3. نظام تصحيح دقة الموضع (إزاحة الرأس، إزاحة C/V وما إلى ذلك)
4. "ينطبق على Max.740(L)x460(W)(Option)PCBs للوحات الطويلة المطبقة على LEDS وشاشات العرض."
5. "لقد أدى ذلك إلى تحسين الإنتاجية الفعلية وجودة التنسيب من خلال تطبيق مغذيات عالية السرعة وعالية الدقة تعمل بالكهرباء."
6. معدل التنسيب: 30,000CPH (الأمثل)
7. أبعاد اللوحة (مم)):50 (طول) * 40 (عرض) ~ 460 (طول) * 400 (عرض)
8. الخيار: 50 (طول) * 40 (عرض) ~ 760 (طول) * 460 (عرض)
9. سمك ثنائي الفينيل متعدد الكلور: 0.38 مم ~ 4.2 مم
10. البعد الخارجي (مم): 1650 (طول) * 1680 (عمق) * 1530 (ارتفاع)
11. اتجاه النقل القياسي لثنائي الفينيل متعدد الكلور: من اليسار إلى اليمين/من اليمين إلى اليسار (الخيار)
أعلى ميزة:1. المتقدمة عالية السرعة مرنة Mounter.2. سرعة عالية ودقة عالية ووحدة تغذية تعمل بالكهرباء.
معلومات المنتج
| المواصفات | ماكينة اختيار ومكان Hanwha SMT | ||
| اسم النموذج | SM471plus | SM481plus | SM482plus |
| تنسيق | رؤية الطيران | رؤية الطيران + رؤية المسرح | رؤية الطيران + رؤية المسرح |
| مغزل | 10 مغزل × جسور2 | 10 مغزل × جسرية1 | 6 مغزل × جسرية1 |
| سرعة التنسيب | 78,000CPH (الأمثل) | 40,000CPH (الأمثل) | 30,000CPH (الأمثل) |
| دقة التنسيب | ±40μm@μ±3σ | ±40μm@μ±3σ | ±40μm@μ±3σ |
| الأجزاء القابلة للتطبيق | 0402 ~ 14 ملم (ارتفاع 12 ملم) | 0402 ~ 42 ملم (ارتفاع 15 ملم) | 0402 ~ 55 ملم (ارتفاع 15 ملم) |
| ينطبق ثنائي الفينيل متعدد الكلور (L × W) | (ماكس). 510 × 460 (قياسي) | (ماكس). 460 × 400 (قياسي) | (ماكس). 460 × 400 (قياسي) |
| (ماكس). 610 × 460 (الخيار) | (ماكس). 1500 × 460 (الخيار) | (ماكس). 1200 × 510 (الخيار) | |
| البعد (LDH) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
| الكتلة (كجم) | تقريبا. 1820 | تقريبا. 1655 | تقريبا. 1600 |
