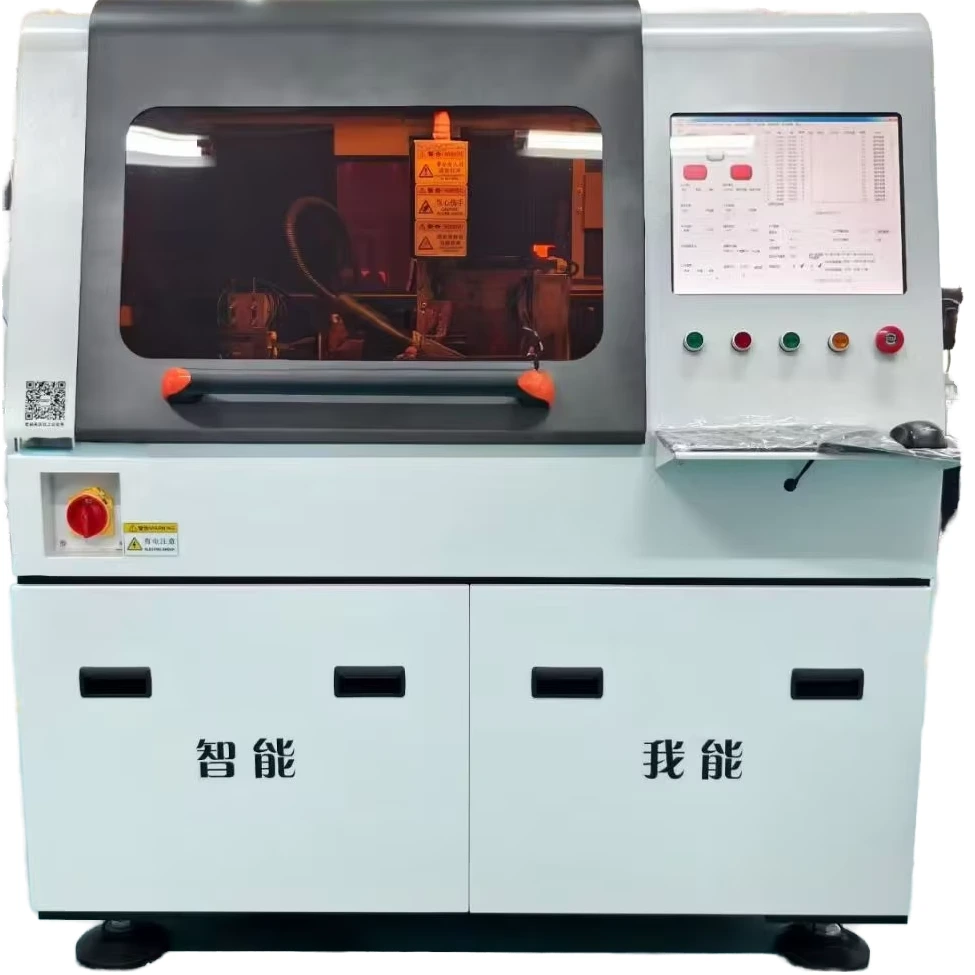

آلة Inserter 3800 الأوتوماتيكية ذات التوصيل الرأسي مع إمكانية الإدخال في اتجاهات متعددة

آلة الإدخال الرأسي سلسلة IST-3800 السرعة النظرية 24000 نقطة في الساعة اتجاه التوصيل زيادة 0-360 درجة 1 درجة امتداد الرصاص تباعد مزدوج 2.5/3.5/5.0/8.5 2.5/5.0/7.5/10.0 اختياري حجم الركيزة 390 مم × 350 مم (يمكن تخصيص الأحجام الأكبر) سمك الركيزة 0.79-2.36 مم مواصفات المكون الحد الأقصى للارتفاع 23 مم والحد الأقصى للقطر 13 مم نوع المكون مكثف / ترانزستور / ترانزستور / مصباح LED / مفتاح ضغطة مفتاح / مقاومة / ملف / مقياس جهد / طول قدم قص سلك المكون 1.2 مم - 2.2 مم (قابل للتعديل) زاوية قدم ثني سلك المكون 5-35 درجة (قابل للتعديل) عدد محطات المواد 8/10/12/20/40 (اختياري) شكل الجهاز الحجم (الطول × العرض × الارتفاع) 1800 مم × 1700 مم × 1900 مم حجم محطة المواد 1700 * 1450 * 1400 (8/10/12 محطة بدون محطات مواد مستقلة) وزن الماكينة 2100 كجم طاقة الاستخدام / الطاقة 220 فولت تيار متردد (طور واحد) 50/60 هرتز، 2.0 كيلو فولت أمبير / 1.6 كيلو وات (نوع موفر للطاقة) حماية النظام حماية ناعمة مدمجة الحماية: جهد التشغيل / استهلاك الغاز: 0.6 - 0.8 ميجا باسكال / 0.3 متر مكعب في الدقيقة
درجة حرارة التشغيل المحيطة: 5 - 25 درجة مئوية
ضوضاء الآلة: 65 ديسيبل
وضع تصحيح موضع الثقب: نظام الرؤية الآلية، تصحيح الرؤية MARK متعدد النقاط
نظام القيادة: سيرفو تيار متردد، محرك تيار متردد
وضع إدخال البيانات: إدخال واجهة USB (تنسيق مستند EXCEL)
نظام التحكم: واجهة التشغيل الصينية (منصة التحكم في نظام Win7)، شاشة الكريستال السائل
كثافة المكونات: مسافة 1 مم بين أجسام المكونات، والمسافة بين مكونات الرقعة والثقوب لا ينبغي أن تقل عن 3 مم
وضع نقل لوحة الدائرة: اللوحة العلوية والسفلية تلقائيًا، من اليسار إلى اليمين، ومن اليمين إلى اليسار
