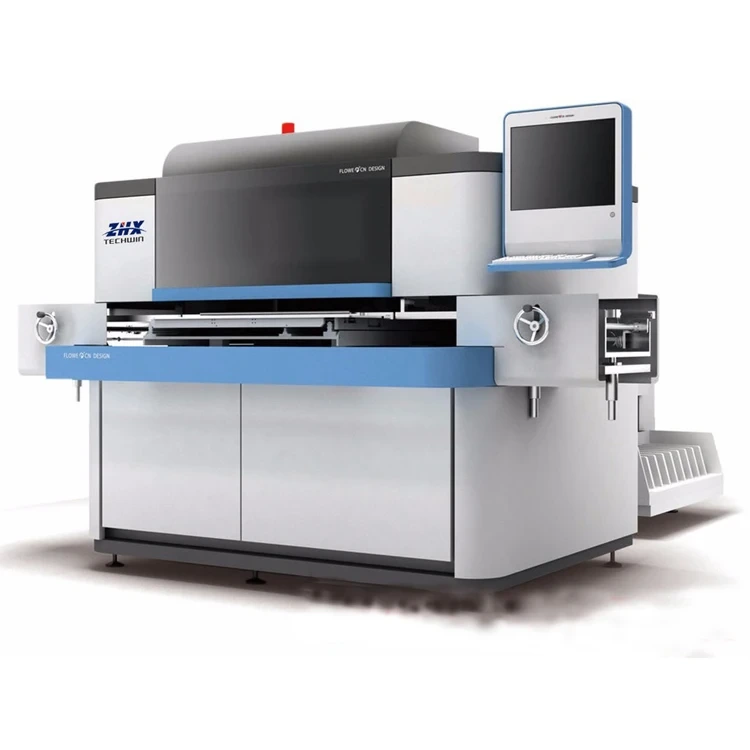

آلة التوصيل Zhx-r20ce-in (آلة التقاط ووضع) مزودة بوحدة تحكم منطقية قابلة للبرمجة ومحرك لخط تجميع لوحات الدوائر المطبوعة بتقنية SMT

ZHX-R20CE-IN / جهاز قابل للتوصيل بتقنية الذكاء الاصطناعي

 السرعة النظرية: 20000 نقطة/ساعة

اتجاه الإدخال: من 0 إلى 360 درجة بزيادات قدرها درجة واحدة

- مسافة الرصاص: 2.5/5.0 مم (اختياري 3.5/7.5/10.0 مم)

- حجم الركيزة: الحد الأدنى 50 مم × 50 مم، الحد الأقصى 350 مم × 250 مم

- سُمك الركيزة: 0.79 ~ 2.36 مم

- ارتفاع اللوح الداخل: 900 مم

- عرض المسار: 50 مم - 285 مم

مواصفات المكونات: أقصى ارتفاع 23 مم، أقصى قطر 13 مم

- أنواع المكونات: المكثفات، الترانزستورات، الصمامات الثلاثية، مصابيح LED، مفاتيح التشغيل، المقاومات، الموصلات، الملفات، مقاييس الجهد، حوامل الصمامات، الصمامات، وغيرها من مواد التغليف العمودية.

- طول السلك: 1.2/1.5/1.8 مم (اختياري)

زاوية الانحناء عند الإدخال: من 10 إلى 35 درجة، انحناء خارجي

- عدد محطات التغذية: 20 محطة

الأبعاد: حجم الجهاز المضيف: الطول 1750 × العمق 1750 × الارتفاع 1700 مم

- وزن المضيف: حوالي 1200 كجم

- مصدر الطاقة: 220 فولت، تيار متردد (أحادي الطور) 50/60 هرتز

- حماية النظام: تكوين مصدر الطاقة غير المنقطع (UPS)

- القدرة: 1.5 كيلو واط (نوع موفر للطاقة)

- استخدم ضغط هواء: 0.6 ميجا باسكال

- معدل تدفق الهواء: 0.3 متر مكعب في الدقيقة

- الظروف البيئية: درجة الحرارة المحيطة من 5 إلى 25 درجة

- مستوى الضوضاء: 65 ديسيبل

- طريقة تصحيح موضع الثقب: نظام الرؤية الآلية، تصحيح نقاط تحديد المواقع المتعددة

- نظام القيادة: محرك سيرفو تيار متردد، محرك تيار متردد

- طريقة إدخال البيانات: إدخال البيانات عبر واجهة USB (بتنسيق ملف إكسل)

نظام التحكم: واجهة تشغيل صينية (منصة تحكم نظام ويندوز) وشاشة LCD

- وضع التحكم: أوتوماتيكي بالكامل، شبه أوتوماتيكي، يدوي

- كثافة المكونات: طريقة الإدخال عالية الكثافة

- وضع تشغيل طاولة العمل: نوع السكة

- طريقة تغذية اللوح: يقوم قضيب التوجيه بتغذية اللوح تلقائيًا من اليسار إلى اليمين (الاتجاه من اليمين إلى اليسار اختياري)

- وضع البرمجة: برمجة يدوية عبر الإنترنت
