ياماها YSM20R آلة تركيب الرقائق YSM20 خط آلة ياماها SMT

Smd Chip Mounter Machine Ysm20 Yamaha Smt Machine Line

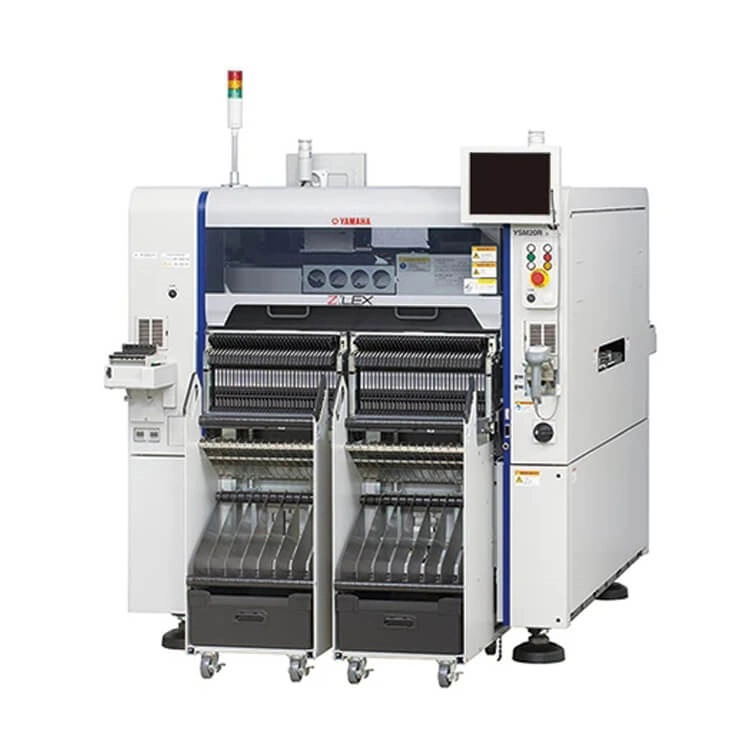

YAMAHA YSM20R

معلمة المواصفات

مواصفات

YSM20R

لوحة الدوائر القابلة للتطبيق

قناة واحدة

الطول 810 × العرض 490 إلى الطول 50 × العرض50

مرحلة القناة المزدوجة ملاحظة: بالنسبة لخيار شعاع المحور X 2 فقط

ناقل 1PCB: الطول 810 × العرض 490 إلى الطول 50 × العرض50

ناقل 2PCB: الطول 380 × العرض 490 إلى الطول 50 × العرض50

رأس/مكون التطبيق

رأس متعدد (HM) عالي السرعة

0201 مم إلى العرض 55 × الطول 100 مم، الارتفاع 15 مم أو أقل

رأس تجميع على شكل (FM: رأس مرن متعدد الرؤوس).:

03015 مم إلى العرض 55 × الطول 100 مم، الارتفاع 28 مم أو أقل *

قدرة التثبيت

(في ظل الظروف المثالية التي تحددها شركة Yamaha Electric)

شعاع المحور X 2: متعدد الأغراض عالي السرعة

(HM: متعدد السرعة عالي) الرأس x 295

000CPH

دقة التثبيت

±0.035 ملم (±0.025 مم) Cpk≧1.0 (3&سيجما؛) (عند استخدام مواد التقييم القياسية، في ظل أفضل الظروف المحددة بواسطة Yamaha Motor)

عدد أنواع المكونات

اللوحة الثابتة: ما يصل إلى 140 نوعًا (تحويل تغذية الشريط 8 مم)

استبدال دعامة التغذية: ما يصل إلى 128 نوعًا (تحويل تغذية شريط 8 مم)

الصواني، متاحة لـ 30 نوعًا (النوع الثابت: الحد الأقصى، عند تركيبها مع sATS30) و10 أنواع (نوع الحامل: الحد الأقصى، عند تركيبها مع cATS10)

مصدر الطاقة

تيار متردد ثلاثي الطور 200/208/220/240/380/400/416 فولت + / - 10% 50/60 هرتز

مصدر إمداد الهواء

فوق 0.45MPa، في حالة نظيفة وجافة

الأبعاد الخارجية (باستثناء الإسقاط)

الطول 1,374 × العرض 1,857 × الارتفاع 1,445 ملم (المحرك الرئيسي فقط)

الوزن

تقريبا. 2050 كجم (المحرك الرئيسي فقط)

* يرجى الاتصال بنا للحصول على معلومات حول تركيب مكونات 0201 مم.

المواصفات والمظهر عرضة للتغيير دون إشعار.

الشحن:

دعم الشحن البحري

مكان المنشأ:

الصين

المدفوعات:

L/C ، D/A ، D/P ، T/T ، ويسترن يونيون ، مونيغرام ، OA

المهلة الزمنية:

1-10 (مجموعات): 10 (أيام)،> 10 (مجموعات): يتم التفاوض بشأنها (أيام)

استفسار

أكتب مراجعة

الوزن

1,270 كجم

امدادات الطاقة

3 فاز تيار متردد 200/208

عدد أنواع المكونات

لوحة الإعداد: 96 نوعًا بحد أقصى

القدرة على التركيب

46,000CPH

دقة التركيب

± 0.035 ملم

البعد الخارجي

الطول 1,254 * العرض 1,440 * الارتفاع 1,445 ملم

المكونات القابلة للتطبيق

03015-عرض 55 × طول 100 ملم

ينطبق ثنائي الفينيل متعدد الكلور

الطول 510 × العرض 460 ملم

مصدر إمداد الهواء

0.45 ميجا باسكال أو أكثر

الضمان من المكونات الأساسية

السنة1

الضمان

السنة1

فيديو المنتهية ولايته-التفتيش

المقدمة

موقع صالة العرض

مصر

مكان المنشأ

قوانغدونغ ، الصين

نوع التسويق

منتج جديد 2020

تقرير اختبار الآلات

المقدمة

موقع الخدمة المحلية

مصر، كندا، تركيا، المملكة المتحدة، الولايات المتحدة، إيطاليا، فرنسا، ألمانيا، فيتنام، الفلبين، البرازيل، بيرو، المملكة العربية السعودية، إندونيسيا، باكستان، الهند، المكسيك، روسيا، إسبانيا، تايلاند، اليابان، ماليزيا، أستراليا، المغرب، كينيا، الأرجنتين، تشيلي، الإمارات العربية المتحدة، كولومبيا، الجزائر، سريلانكا، رومانيا، بنجلاديش، جنوب أفريقيا، كازاخستان، أوكرانيا، قيرغيزستان، أوزبكستان

المكونات الأساسية

PLC

حالة

جديد

خدمة ما بعد البيع المقدمة

الدعم الفني للفيديو ، الدعم عبر الإنترنت

بعد خدمة الضمان

الدعم الفني بالفيديو، خدمة الصيانة والإصلاح الميدانية

فعالة ودقيقة ومتعددة الاستخدامات وصغيرة الحجم

تعد آلة تركيب الشرائح SMD YSM20 من Yamaha حلاً متقدمًا وعالي الجودة لتقنية التثبيت على السطح. بفضل قدرته على تركيب الرقاقة الفعالة والدقيقة، فإنه يتيح دورات إنتاج أسرع، مما يضمن إنتاجية عالية. إن تصميمه الأنيق وتقنيته الحديثة يجعله خيارًا مثاليًا لأي منشأة تصنيع تبحث عن معدات SMT موثوقة ومتطورة.

● كفاءة استثنائية

● دقة لا مثيل لها

● أداء متطور

● تصميم أنيق ونتائج موثوقة

عرض المنتج

دائري-2

قراءة المزيد

دائري-5

قراءة المزيد

دائري-7

قراءة المزيد

فعالة ودقيقة ومتعددة الاستخدامات وعالية السرعة

دقة استثنائية

تشتهر آلة تركيب الرقاقة SMD YSM20 بدقتها التي لا مثيل لها في إنشاء المنتج، مما يضمن تركيب الرقاقة بشكل دقيق وموثوق.

أداء موثوق به

كجزء من خط ماكينات Yamaha SMT الموثوق به، يوفر YSM20 أداءً ثابتًا وعالي الجودة، يتجاوز توقعات العملاء.

إنتاج فعال

بفضل إمكانات تركيب الرقائق عالية السرعة، يعمل YSM20 على تحسين كفاءة الإنتاج بشكل كبير، مما يمكّن الشركات المصنعة من الوفاء بالمواعيد النهائية الضيقة والتعامل مع كميات كبيرة.

توافق متعدد الاستخدامات

يتوافق YSM20 مع مجموعة واسعة من المكونات، مما يوفر لمصنعي الأجهزة الإلكترونية المرونة اللازمة لتلبية احتياجات الإنتاج المتنوعة وزيادة خط منتجاتهم إلى أقصى حد.

فعالة ودقيقة ومتعددة الاستخدامات وموثوقة

آلة تركيب الرقائق SMD YSM20 من Yamaha هي آلة SMT متقدمة مصممة لتعزيز كفاءة إنتاج الأجهزة الإلكترونية. وتشمل سماتها الأساسية التركيب عالي الدقة، وسرعة الإنتاج السريعة، والتوافق مع المكونات المختلفة. مع السمات الموسعة مثل التعرف التلقائي على المكونات والكشف المتقدم عن الأخطاء، تضمن هذه الآلة التشغيل الدقيق والموثوق. وتكمن سمات قيمتها في خفض تكاليف الإنتاج، وتحسين جودة المنتج، وزيادة الإنتاجية الإجمالية. تشمل سمات وظيفة منتج هذا الجهاز خيارات تخطيط مرنة وواجهة سهلة الاستخدام والتوافق مع عمليات التصنيع المختلفة. بفضل هيكلها المدمج والقوي، توفر آلة تركيب شرائح SMD YSM20 ثباتًا ومتانة ممتازين، مما يجعلها أداة لا غنى عنها لتجميع SMT بكفاءة ودقة.

◎ إعادة الإرسال

◎ السرعه العاليه

◎ براعة

Plicالدعاء cenسيناريو

تصنيع الإلكترونيات بكميات كبيرة

تتفوق آلة تركيب شرائح SMD YSM20 في تصنيع الإلكترونيات بكميات كبيرة، مما يوفر وضعًا سريعًا ودقيقًا لأجهزة SMD على لوحات الدوائر المطبوعة.

تجميع دقيق للأجهزة المصغرة

يعد خط الماكينة هذا مثاليًا للتجميع الدقيق للأجهزة الإلكترونية المصغرة، مما يضمن وضعًا دقيقًا لأجهزة SMD والحفاظ على معايير التجميع عالية الجودة.

تجميع ثنائي الفينيل متعدد الكلور فعال في استخدام الوقت

بفضل التكنولوجيا المتقدمة والتشغيل عالي السرعة، يقلل YSM20 وقت التجميع بشكل كبير، مما يجعله خيارًا ممتازًا لعمليات تجميع PCB الحساسة للوقت.

موضع SMD موثوق به لضمان الجودة

يضمن خط ماكينات Yamaha SMT وضع SMD دقيقًا وموثوقًا، مما يضمن الجودة المتسقة ويزيل مخاطر التجميعات الخاطئة.

مقدمة مادية

تعد آلة تركيب الرقائق SMD YSM20 من Yamaha SMT Machine Line منتجًا ثوريًا يقدم فوائد عديدة لمستخدميه. تتيح هذه الآلة عالية الكفاءة وضعًا دقيقًا وسريعًا للأجهزة المثبتة على السطح، مما يؤدي إلى تحسين الإنتاجية وتقليل وقت التجميع. بفضل التكنولوجيا المتقدمة والدقة الاستثنائية، يعد YSM20 الحل الأمثل للمصنعين الذين يبحثون عن ماكينة SMT موثوقة وفعالة.

◎ سرعة عالية & تركيب دقيق للرقاقة

◎ عملية إنتاج مبسطة

◎ منتجات نهائية عالية الجودة

FAQ

ما هو خط آلة SMD Chip Mounter YSM20 Yamaha SMT؟

إن خط ماكينات SMD Chip Mounter Machine YSM20 Yamaha SMT عبارة عن سلسلة من الآلات الآلية المصممة لتجميع تقنية Surface Mount Technology (SMT).

ما هو الغرض من آلة تركيب شرائح Yamaha SMD YSM20؟

تم تصميم آلة تركيب الرقاقة Yamaha SMD YSM20 خصيصًا لوضع المكونات المثبتة على السطح بدقة على لوحات الدوائر المطبوعة (PCBs) بطريقة عالية السرعة وفعالة.

ما هي الميزات الرئيسية لآلة تركيب شرائح SMD YSM20؟

تتضمن بعض الميزات الرئيسية لآلة تركيب الشرائح SMD YSM20 سرعة وضعها العالية، ودقتها، وتعدد استخداماتها من حيث حجم المكونات والأنواع التي يمكنها التعامل معها، ونظام التعرف التلقائي على الرؤية لمحاذاة المكونات، وواجهتها سهلة الاستخدام.

ما هي المكونات التي يمكن لآلة تركيب شرائح Yamaha SMD YSM20 التعامل معها؟

يمكن لآلة تركيب شرائح Yamaha SMD YSM20 التعامل مع مجموعة واسعة من المكونات مثل المقاومات والمكثفات والدوائر المتكاملة (ICs) والموصلات وغيرها من الأجهزة الصغيرة المثبتة على السطح والتي يشيع استخدامها في الدوائر الإلكترونية.

ما مدى سرعة وضع المكونات في جهاز Yamaha SMD Chip Mounter YSM20؟

تتمتع آلة تركيب الرقائق SMD من ياماها YSM20 بقدرة وضع عالية السرعة، وتحقق معدلات وضع تصل إلى 90,000 مكون في الساعة، مما يضمن عمليات التجميع الفعالة.

ما هي بعض سيناريوهات التطبيق النموذجية لآلة تركيب شرائح Yamaha SMD YSM20؟

تُستخدم آلة تركيب الرقائق Yamaha SMD YSM20 بشكل شائع في العديد من الصناعات التحويلية الإلكترونية، مثل الإلكترونيات الاستهلاكية والسيارات والاتصالات السلكية واللاسلكية والأجهزة الطبية وغيرها الكثير، حيث يلزم إنتاج كميات كبيرة من مركبات ثنائي الفينيل متعدد الكلور المثبتة على السطح.
