Alemania -yxlon EVO Xary
YXLON alemán llamado Cougar EVO y Cheetah EVO X - RAY para la serie SMT, encapsulación avanzada de semiconductores SIP, componentes, oblea, IC, BGA, PTH, PCB, IGBT, Bump, sensor, MEMS y MOEMS, perforación del fallo de silicio TSV pruebas de análisis. Proporciona el mejor equipo de inspección de RAYOS X 3D de tubo abierto de su clase.
El video de arriba es el video de la función de visualización del dispositivo. Puede hacer clic en el botón de pantalla completa en la esquina inferior derecha de la pantalla para verlo en pantalla completa, ¡gracias!
Un sistema de inspección de rayos X de tubo abierto con un detector de panel plano de silicio amorfo de alta resolución de 1.160 KV que detecta defectos de menos de 1 micrón.
2. Genera imágenes 2D y 3D de alta definición en muy poco tiempo
3. Interfaz FGUI fácil de usar
4. Importado de Alemania, garantía de alta calidad.
5. Ampliación geométrica máxima de 3000 veces.
puma evo
Ventaja del sistema
1. Detección manual y automática precisa, rápida y repetible
2. Detección de piezas diminutas de alta potencia y precisión
3. Fácil de usar, imagen en movimiento intenso, función de filtro mejorado (eHDR)
La tasa de penetración del estaño del orificio THT es 1
Capacidad del sistema
El Cougar EVO reúne muchas de las innovaciones de YXLON: tecnología de tubo de rayos X abierto FeinFocus, tecnología avanzada de objetivo de alta potencia, detectores de panel plano de larga duración y finamente calibrados y un sistema de consola estable que permite a Cougar ECO producir productos altamente precisos y de alta calidad. Definición de imágenes 2D y 3D de forma extremadamente rápida, lo que permite a los usuarios identificar defectos de forma fácil y sencilla.
Además de excelentes imágenes, con Cougar EVO obtiene una operación más optimizada y fácil de usar, un software de interfaz gráfica de usuario intuitivo FGUI-Feinfoucs y una variedad de experiencias de automatización. La operación con un solo clic facilita la detección manual y la eliminación de ruido del filtro eHDR en tiempo real mejora la perfección de la imagen.
Al mismo tiempo, el modo de enseñanza facilita la escritura de procesos automatizados complejos; esta característica guía al operador a través de todo el paso de la operación y proporciona resultados repetibles y confiables, así como informes de inspección generados automáticamente y seguridad del sistema en línea con los estándares globales. , diseñado y fabricado en Alemania.
Utilizando los resultados del escaneo obtenidos por la función del eje, el usuario puede distinguir los defectos internos del objeto desde el ángulo tridimensional mediante el método de análisis de fallas.
Una nueva generación de tecnología innovadora de escaneo plano
Incluso la placa grande, sin cortar, también puede analizar una variedad de defectos de soldadura, tales como: burbujas BGA y distribución espacial, bola de estaño, bola pequeña, soldadura por aire, soldadura en frío, se puede detectar HOP con efecto almohada e incluso soldadura BGA y Se pueden detectar microfisuras.
Soldadura BGA con alto contenido de plomo, ¡las grietas de bolas de estaño son claramente visibles!
Función de detección extendida BGA:
Con el sistema EVO, puede seleccionar y etiquetar rápidamente bolas individuales mediante inspección de matriz manual o completamente automática para reconocer completamente BGA. Los usuarios simplemente siguen las instrucciones del sistema para completar fácilmente el proceso de inspección paso a paso y garantizar resultados de prueba precisos y repetibles. Además, esta característica permite que varios usuarios ejecuten el mismo proceso de inspección.
Defectos de bolas de estaño (1)(1)
Interfaz de extensión ADR (identificación automática de defectos) predeterminada: el sistema EVO proporciona una solución personalizada. De acuerdo con las necesidades específicas de los clientes, desarrollar algoritmos de software específicos para lograr la función de identificación y detección automática de defectos.
Configuración del puma EVO
Parámetros generales del producto
La pantalla tiene una vista panorámica de 24 pulgadas.

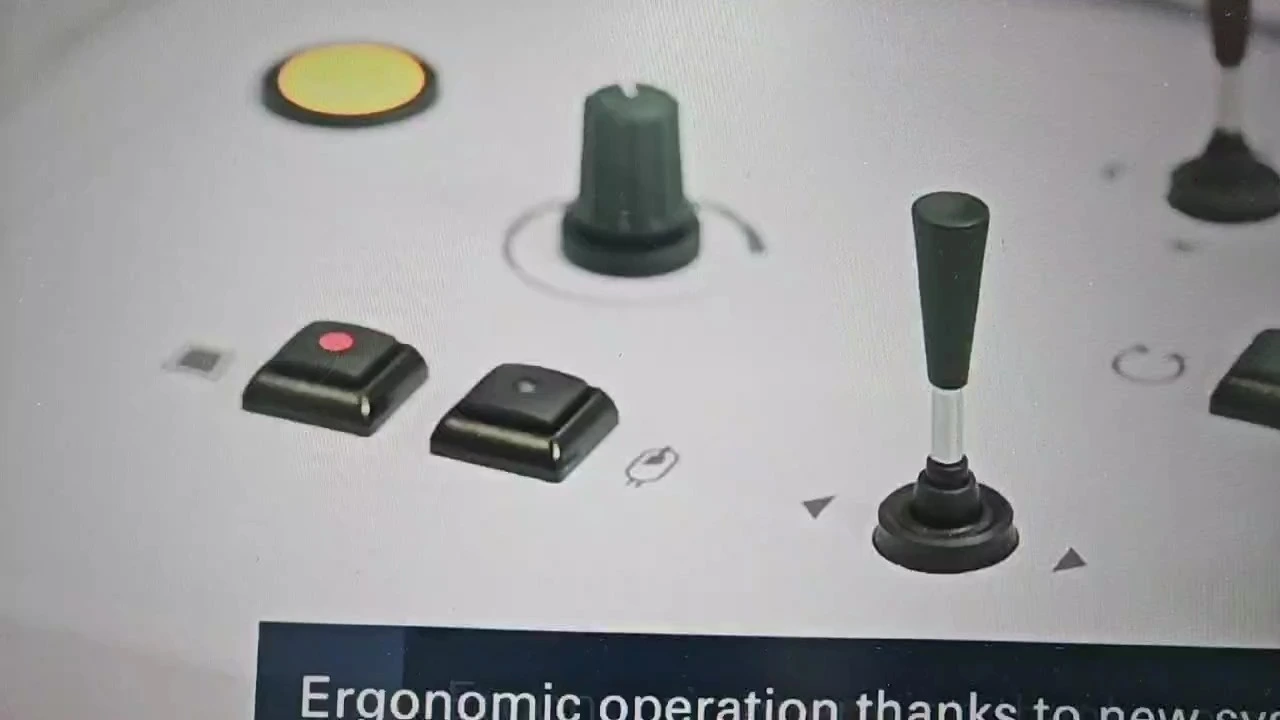

Modo de control Ratón o joystick
Área de detección máxima 310 mm x 310 mm
Tamaño máximo de muestra 440 mm x 550 mm
Eje de control de etapa X,Y, detector arriba y abajo, tubo de rayos arriba y abajo, etc.
Ángulo de inclinación del detector +/-70° (140°)
Dimensiones del equipo (L/W/H) 1100/1050/2200 mm
Pesa unos 1.450 kg.
Parámetros generales de la serie EVO
Parámetros del tubo de rayos X
Tipo de tubo de rayos X Tubo de rayos X abierto
Penetración objetivo
Rango de voltaje 25-160 KV
Rango de corriente del tubo 0,01-1,0 mA
Potencia máxima 64W
Potencia máxima objetivo 15W
Resolución espacial 1 μm/LP
Capacidad mínima de detección de defectos 0.5μmetro
Tecnología de control de intensidad de rayos X Tecnología patentada TXI para garantizar la estabilidad de la imagen
Sistema de procesamiento de imágenes
Ampliación geométrica máxima 2000 veces.
Ampliación máxima del sistema 10000 veces
Marca
YXLON
Número de modelo
Guepardo EVO
Tipo
Radiografía
Personalización del procesamiento
Es
Uso
Se utiliza para detectar burbujas BGA y soldadura deficiente en placas PCBA.
Fuente de alimentación
380V/Hz
Potencia
64W
lugar de origen
Alemania
Sistemas de inspección por rayos X escalables de la serie YXLON Cheetah EVO para aplicaciones de embalaje y laboratorio La serie YXLON Cheetah EVO está diseñada para proporcionar las mejores soluciones de inspección de su clase para aplicaciones de embalaje SMT, semiconductores y de laboratorio. Con software y hardware superiores, el sistema EVO tiene la capacidad de producir resultados repetibles y de mayor calidad que cualquier otro sistema comparable en el mercado actual.
Genera imágenes 2D/3D de alta calidad en muy poco tiempo
Operación de inspección de alta tecnología fácil de usar
La función de operación con un solo clic está diseñada para operaciones avanzadas
La mejor tecnología de imágenes DR de su clase
Encuentre el sistema adecuado para su aplicación sin compromiso Cheetah EVO tiene como objetivo lograr un objetivo simple: producir buenas imágenes en muy poco tiempo en todas las áreas del mercado electrónico. Con tres sistemas diferentes diseñados a medida para SMT, semiconductores y laboratorio, los usuarios pueden obtener la mejor solución para las necesidades de sus aplicaciones.
Guepardo EVO
Área de aplicación de Cheetah EVO
Embalaje SMT y PTH
placa de circuito impreso
IGBT
Inspección de obleas
Circuito integrado tridimensional
sensor
MEMS y MOEMS
TSV
Ventaja del sistema
Detección manual y automática rápida y repetible
Inspección de alta potencia y alta precisión de componentes pequeños
Fácil de usar, imagen de alto movimiento, funciones de filtro mejoradas como: eHDR
Funciones CT para la mayoría de las necesidades de aplicaciones
Función de software
eHDR- Detección
Interfaz FGUI fácil de usar
Medición de burbujas multizona
Detección BGA extendida
ADR extendido
El Cheetah EVO reúne muchas de las innovaciones de YXLON: tecnología de tubo de rayos X FeinFocus; Tecnología de objetivo de alta potencia, calibración fina, detector de panel plano de larga duración y sistema de consola estable. El sistema tiene la capacidad de producir imágenes de muy alta precisión, respondiendo fácilmente a los requisitos y desafíos únicos de diversas áreas de aplicación.
Además de una excelente imagen, con Cheetah EVO obtiene una operación más optimizada y fácil de usar, así como una interfaz gráfica de usuario intuitiva: software FGUI-FeinfouCs. Hay muchos otros beneficios de la automatización que no se pueden mencionar. La operación con un solo clic facilita la inspección manual y los filtros SMART en tiempo real completan la imagen.
El modo de enseñanza facilita la escritura de procesos automatizados complejos, una característica que lo guía a lo largo de todo el proceso y proporciona resultados repetibles y confiables, así como informes de inspección generados automáticamente. El Cheetah EVO también se puede actualizar a un sistema CT con el módulo microCT opcional. Con el módulo YXLON QuickScan®, el sistema puede realizar fácilmente tomografías computarizadas 3D rápidas en muestras de prueba. Folleto YXLON Cheetah EVO SMT
