Cortadora llevada PWB/cortadora del tablero del PWB
uno, concepto
Máquina cortadora - Dos máquinas cortadoras automáticas.
Doblar y editar este párrafo dos, máquina de corte automática.
1. Características
Doblar 1, característica
1. La PCB no se mueve durante el proceso de corte y la cuchilla redonda se desliza para garantizar que los componentes electrónicos del sustrato no se dañen debido al movimiento. Máquina divisora de tableros automática Chuangwei
2, la velocidad de los cuatro tableros de empalme seleccionables se establece mediante el giro del tablero de control, y el recorrido del tablero de empalme se puede configurar libremente y tiene una pantalla LCD.
3, según la profundidad de la ranura en V y el consumo de herramienta, la distancia entre la cuchilla redonda superior y la cuchilla recta inferior se puede ajustar con precisión.
4, puede resolver las piezas a través de la ranura en V para lograr el tablero.
5, la tensión interna generada al cortar la placa al mínimo para evitar el agrietamiento del estaño.
6, instale un dispositivo de protección ocular electrónico anti-corte para evitar lesiones humanas inadecuadas.
7, con presión de rodamiento lineal para cortar todo tipo de placas PCB con ranura en V, evitando completamente daños y fracturas de las juntas de soldadura.
8, según la eficiencia de producción del cliente, se puede instalar según los requisitos de la cinta transportadora.
2. Especificaciones

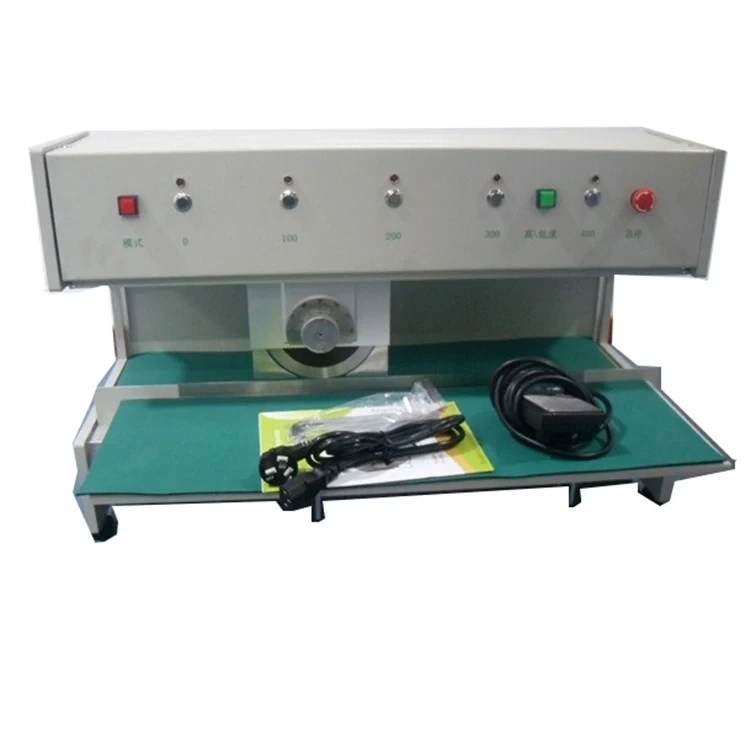

Máquina automática de paneles YFX-2A
Máquina automática de paneles YFX-2A
Plegar 2, especificaciones
Modelo: YFX-1A
Longitud máxima del divisor: 460 mm (se pueden personalizar diferentes longitudes)
Velocidad de la placa: ajustable en cuatro marchas 100.200.300.500 mm/seg.
Grosor de la placa: 0,6-3,5 mm
Voltaje de funcionamiento y potencia: 220VAC--90W
Peso de la máquina: 55 kg.
Tamaño de la máquina: 770*510*450mm
La PCB no se mueve durante el proceso de corte de la placa y la cuchilla redonda se desliza manualmente para garantizar que los componentes electrónicos del sustrato no se dañen con el movimiento.
2, la velocidad de deslizamiento de la cuchilla circular se puede controlar manualmente, principalmente adecuada para cortar pequeños lotes de placas PCB con ranura en V. Máquina de panel manual Chuangwei
3, según la profundidad de la ranura en V y la pérdida de herramienta, la distancia entre la cuchilla redonda superior y la cuchilla recta inferior se puede ajustar con precisión.
4, puede resolver las piezas a través de la ranura en V para lograr el tablero.
5, la tensión interna generada al cortar la placa al mínimo para evitar el agrietamiento del estaño.
6, permita ranura en V y piezas cercanas a 0,3 mm. Método de procesamiento del divisor manual, adecuado para el divisor de PCB cuando el lote no es grande.
1. Modelo: YFX-TING-1M
2, la longitud máxima del tablero: 460 mm (el estándar también tiene 720 mm, también se puede personalizar con diferentes longitudes)
3, espesor de la placa 0,6-3,5 mm
4, velocidad de la subplaca: operación de control manual
5. Peso de la máquina: 30 kg.
6, tamaño de la máquina: 787x400x436mm
Máquina separadora de cuchillas - 4, máquina separadora de cuchillas de empuje manual 1, características 1, máquina separadora manual, operación simple, el producto no se mueve, la cuchilla de corte inferior se mueve hacia adelante y hacia atrás, garantía de calidad.
2, la velocidad de movimiento de la herramienta de corte recto inferior se puede controlar manualmente y el dispositivo guía con ranura en V se puede ajustar para adaptarse más rápidamente al sustrato de diferente espesor.
3, reducir al mínimo la tensión interna generada al cortar la placa para evitar el agrietamiento del estaño.
4, la herramienta se puede girar y reutilizar, placa tipo cuchilla manual, menos fenómeno de polvo, accionamiento manual, menos contaminación por polvo de carbono.
5, el cuerpo de toda la estructura de acero, sólido y duradero.
1, el modelo: CWV-2M Chuangwei distribuidor tipo empuje manual
2. Longitud máxima del divisor: 330 mm
3, velocidad de la placa: empuje con la mano el cortador hacia la placa
4, voltaje de uso: operación manual
5, espesor de la placa: 0,6-3,5 mm
6, peso de la máquina: 50 kg
7, tamaño de la máquina: 720*310*330mm
En quinto lugar, la aplicación se utiliza principalmente en tableros de fibra ondulada, tableros de circuitos FR4, FR6, etc., también puede procesar menos lotes de tableros LED, sustratos de aluminio, tiras de lámparas, etc.
Máquina cortadora para uso de iluminación LED, separador de PCB
Descripción del producto:
1. Máquina cortadora tipo cuchilla completamente automática de PCB, tablero de división completamente automático con control por microcomputadora, alta eficiencia al mismo tiempo con las ventajas de la máquina cortadora tipo cuchilla: esfuerce la división tipo cuchilla pequeña para evitar daños oscuros en la placa de circuito, grietas de estaño y Otros problemas, amplia aplicabilidad, adecuado para placas de circuito de doble cara con componentes.
2. Sistema de control de interfaz hombre-máquina con pantalla táctil y PLC usado, pantalla de parada automática por falla, sistema inteligente de posicionamiento de parámetros, puede realizar con precisión la alineación de la ranura V-CUT de distancia equidistante o desigual de la PCB en cada paso, configurar un poco de función manual, el punto La función puede apuntar manualmente para realizar la confirmación de la precisión de la alineación de la herramienta V-CUT, a fin de garantizar mejor la segmentación de la producción de mejor calidad. Producto.
Esta máquina tiene función de almacenamiento de memoria (puede almacenar 100 conjuntos de datos), que es fácil de operar (siempre que se almacenen datos del producto), descarga y uso directo sin configuración, cambio rápido de placa y partición, para lograr una máquina multiplaca. operación de partición.
4. La máquina también tiene una interfaz de usuario para técnicos de operación y una interfaz de usuario para técnicos de ingeniería. Los técnicos operativos pueden descargar datos relativos del producto de producción mediante la interfaz, pero no pueden cambiar los datos. Los ingenieros utilizan una interfaz con entrada de contraseña y pueden cambiar y descargar datos después de introducir la contraseña.
Fotografías de estructuras principales en máquinas.
Característica:
1. Alta precisión de posicionamiento.
2. La tensión de la placa de corte es pequeña.
3. Inducción de pantalla de luz infrarroja, alto rendimiento de seguridad.
4. Tabla de alimentación y corte automática, mayor eficiencia.
5. Puede acoplar las tablas superior e inferior y ahorrar mano de obra.
