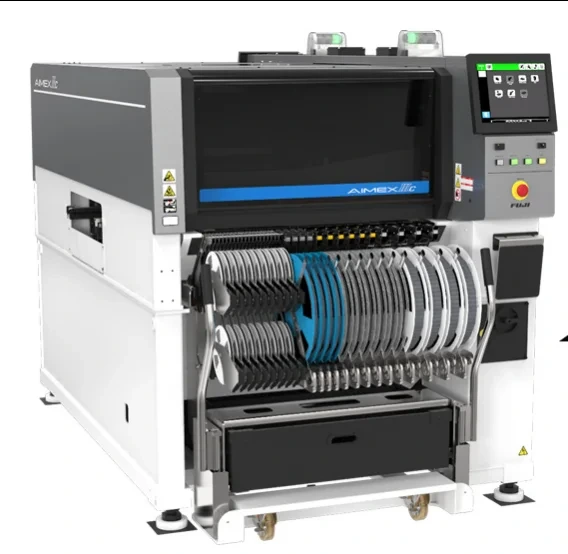

Máquina Smt Original Fuji Aimex Iiic Aimex Iii Aimex Ii Fuji máquina de recogida y colocación Máquina Smt usada

Parámetros de la máquina AIMEX IIIc:

Capacidad de producción (CPH) :

37.000 (1 tamaño de manipulador)

74.000 (2 especificaciones de manipulador)

Tamaño del tablero del marco (L × ancho) 48 mm×48 mm ~ 508 mm×400 mm (especificación de vía de manipulación de unidades)

Tipo de componente: tipo MAX 130 (convertido en banda de material de 8 mm)

Tiempo de carga de la placa: 2,6 segundos

Tamaño de la máquina: Largo: 1280 mm, Ancho: 2346 mm, Alto: 1556 mm

Cabezal de trabajo correspondiente:

H24G

Número de boquillas: 24

Capacidad (cph): 37.000 (modo de prioridad de producción, en desarrollo)/35.000 (modo estándar)

Tamaño del elemento de imagen (mm): 03015 ~ 5×5 Altura: máx. 2,0 mm

Precisión de montaje (basada en el punto de referencia) : ±0,025 mm (modo estándar)/±0,038 mm (modo de prioridad de producción, en desarrollo) (3σ) cpk≧1.00

H08M

Número de boquillas: 8

Capacidad (cph): 13,000

Tamaño del elemento de imagen (mm): 0603 ~ 45×45 Altura: máximo 13,0 mm

Precisión de montaje (basada en el punto de referencia) : ±0,040 mm (3σ) cpk≧1.00

H02F

Número de boquillas: 2

Capacidad (cph): 7,300

Tamaño del elemento de imagen (mm): 1608 ~ 74×74 (32×180) Altura: máximo 25,4 mm

Precisión de montaje (basada en el punto de referencia) : ±0,025 mm (3σ) cpk ≥ 1.00

H01

Número de boquillas: 1

Capacidad (cph): 4,200

Tamaño del elemento de imagen (mm): 1608 ~ 74×74 (32×180) Altura: máximo 25,4 mm

Precisión de montaje (basada en el punto de referencia) : ±0,030 mm (3σ) cpk≧1.00

OF

Número de boquillas: 1 (o garra mecánica 1)

Capacidad (cph): 3,000

Tamaño del elemento de imagen (mm): 1608 ~ 74×74 (32×180) Altura: Máx. 38.1milímetro

Precisión de montaje (basada en el punto de referencia) : ±0,050 mm (3σ) cpk≧1.00

*±0,038 mm es el resultado de la instalación real (ajuste de alta precisión) de elementos de chip rectangulares en nuestras mejores condiciones.

Cabezal de trabajo Dyna (DX) :

Número de boquillas: 12

Capacidad (cph): 27.000 componentes con o sin confirmación ENCENDIDO: 26,000

Tamaño del elemento de imagen (mm): 0402 ~ el tamaño diagonal es inferior a 12,5 mm y la altura es inferior a 7,5 mm en la dirección Y: máximo 3,0 mm

Precisión de montaje (basada en el punto de referencia) : ±0.038 (±0,050) mm (3σ) cpk ≥ 1.00

Número de boquillas: 4

Capacidad (cph): 12,000

Tamaño del elemento de imagen (mm): 1608 ~ 15×15 Altura: máximo 6,5 mm

Precisión de montaje (basada en el punto de referencia) : ±0,040 mm (3σ) cpk≧1.00

Número de boquillas: 1

Capacidad (cph): 5,800

Tamaño del elemento de imagen (mm): 1608 ~ 74×74 (32×100) Altura: máximo 25,4 mm

Precisión de montaje (basada en el punto de referencia) : ±0,030 mm (3σ) cpk≧1.00

Características de la máquina Fujifilm SMT AIMEX IIIc:

1, diseño compacto fácil de importar

AIMEXIIIc es una máquina colocadora compacta con un ancho de 1280 mm y una longitud de profundidad de 2346 mm.

No sólo es fácil importar máquinas nuevas, sino que también se logra una alta productividad por unidad de superficie.

2. Cabezal de trabajo Dyna y abundante número de ranuras de carga.

El número máximo de 130 componentes en el nivel superior de la industria puede responder de manera flexible a los cambios en el tipo y cantidad de componentes. Al utilizar el cabezal de trabajo Dyna (DX), una sola máquina puede unir componentes del 0402 al 74×74 mm.

* Basado en datos de nuestra encuesta a octubre de 2015.

3, cualquiera puede utilizar fácilmente la función de edición integrada

AIMEXIIIc cuenta con una pantalla táctil de 12 pulgadas para mejorar la operatividad.

Como el programa de producción se puede editar en la máquina, puede corresponder rápidamente al lanzamiento de nuevos productos y a la resolución de errores.
