Horno de reflujo de nitrógeno Yfx Ersa Hotflow 4/20
El horno de reflujo de nitrógeno Yfx Ersa Hotflow 4/20 está diseñado para un control preciso de la temperatura y una calidad de soldadura constante. Con su tamaño compacto y uso eficiente de nitrógeno, es perfecto para procesos de fabricación de productos electrónicos de tamaño pequeño y mediano.

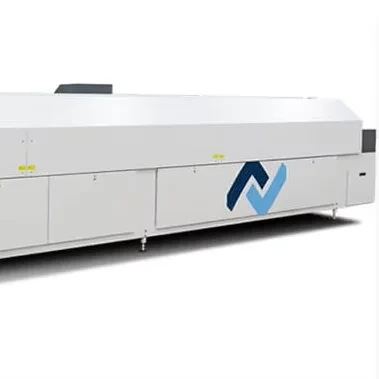

Horno de reflujo Ersa HOTFLOW 4/20
Descripción de productos
Horno de reflujo Ersa HOTFLOW 4/20
- Sistema de soldadura por reflujo con excelente rendimiento térmico y excelente equilibrio de potencia.
- Zonas de proceso controlables individualmente mediante motores de energía optimizada
- Refrigeración controlada de varios niveles
- Limpieza de gases de proceso multinivel con pirólisis
- Monitoreo y control de oxígeno en reposo, bajo N 2 consumo
- Software de control de procesos Ersa (EPC)
- Software para generar perfiles de temperatura.
- Sistemas transportadores de varias vías (1-4), 1x fijo, 3x variables
- Soportes centrales térmicamente invisibles
- Bajo consumo de energía en funcionamiento continuo.
- Sistema transportador de agarre patentado para tableros flexibles
- Auto Profiler para desconectarse y generar rápidamente perfiles de temperatura
Horno de reflujo Ersa HOTFLOW 4/20
El Sistema de Soldadura por Reflujo Ersa HOTFLOW 4/20 es de diseño robusto y está fabricado íntegramente en acero, soldado herméticamente, recubierto de polvo y con gabinete eléctrico interior y terminal de operación para PC. Las características incluyen la apertura motorizada del capó, casetes calentadores de convección de cambio rápido, limpieza de gases de proceso de múltiples niveles y una zona de enfriamiento potente y de alto rendimiento.
Dimensiones
Longitud: 6.600 milímetros
Ancho: 1.410 mm
Altura: 1.350 milímetros
Peso aproximado. 2.600 kilogramos
Sistema de transporte
Ancho de trabajo: 45-560 mm automáticamente ajustable sin niveles
Altura libre de paso: +32/-40 mm
Soporte central, ajustable automáticamente y sin escalonamientos
Velocidad del transportador: 20-200 cm/min
Transportador de cadena y pasador con longitud de pasador de 3 / 4 / 5 mm
Zona de proceso
Longitud del proceso: 5.920 mm
Longitud calentada: 3.805 mm
Longitud de refrigeración: 2.115 mm
Sistema de calefacción
Hasta 20 casetes de calentamiento por convección
(Zona de precalentamiento hasta 14, zona de reflujo 6)
Caudal volumétrico por módulo regulable hasta 500 m3/h
Potencia nominal cada módulo: 3,3 kW
Enfriamiento
Zona de enfriamiento de hasta 4 niveles con retroenfriamiento por agua
Datos eléctricos
400 V, Trifásico, N, Tierra, 50/60 Hz
Salida continua durante el funcionamiento: aprox. 10-15 kilovatios
Escape
Capacidad de extracción 2x 300-600 m3/h con función de monitorización
Opciones:
- Transportador de cadena y pasador con longitud de pasador de 3 / 4 / 5 mm
- Transportador de cadena y pasador con soporte central de baja masa
- Ajuste motorizado del ancho del transportador y del soporte central.
- Hasta 4 carriles con soporte central en el sistema (1 fijo, 3 variables)
- Sistema transportador de agarre patentado para tableros flexibles
- Con sistemas de vía única, es posible el uso de soportes tubulares de baja masa.
- Funcionamiento con aire ambiente o nitrógeno
- La zona de enfriamiento del sistema puede equiparse con un sistema de enfriamiento integrado y un agregado de enfriamiento externo.
- La refrigeración puede realizarse con agregado de refrigeración o con conexión de agua local.
- Sistema de gestión de condensación multinivel disponible con pirólisis.
- Casetes de calefacción y refrigeración extraíbles sin herramientas.
- Gestión del consumo de energía.
