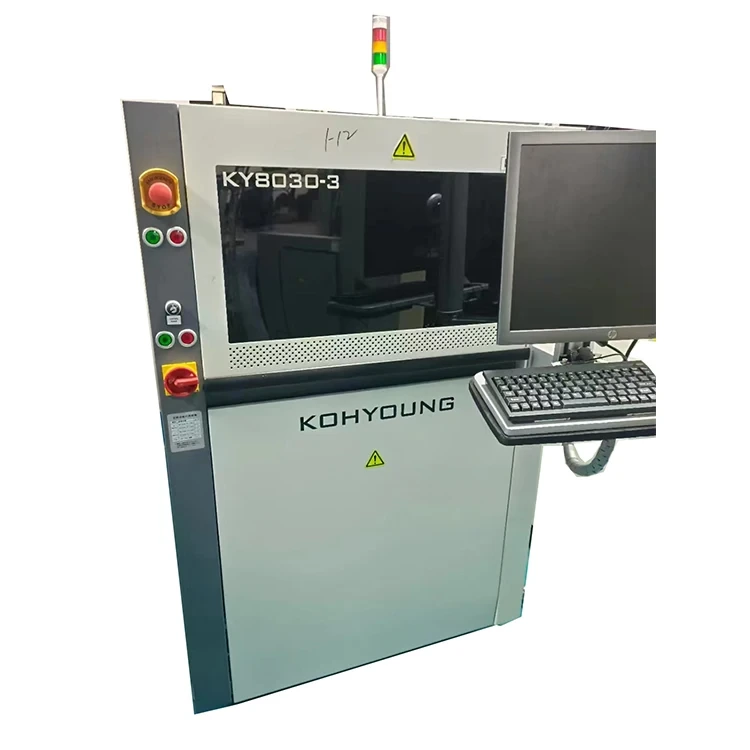

دستگاه تست خمیر لحیم کاری Koh Young/ko Yong Ky 8030-3

واردات یا نه

نه

نام تجاری

KOH YOUNG

شماره مدل

KY8030-3

بعد، ابعاد، اندازه

1000 * 1265 * 1627

وزن

600

پردازش سفارشی سازی

هست

مشخصات

استاندارد

نام محصول: تستر ضخامت خمیر لحیم کاری KOH YOUNG

مدل: KY-8030-3

مبدا: کره جنوبی

سال: 2017

پارامترهای فنی KOH YOUNG:

10 فناوری را نوآوری و توسعه دهید:

دقیق ترین و پایدارترین عملکرد تشخیص

یعنی مطابق با استاندارد تست 01005 و سرعت بالا

تشخیص بی‌درنگ فناوری خمش و جبران خمش بدون افزایش سرعت تشخیص (غیر پیش‌بینی‌کننده)

فناوری اتصال با سایر تجهیزات شناخته شده (پرس چاپ، دستگاه SMT، AOI و غیره)

پیشرفته ترین فناوری SPI با استفاده از فناوری 2D + 3D

فناوری نوآورانه اضافی

فناوری نوآورانه SPC S/W

بهترین AOI سه بعدی

بهینه سازی فرآیند از طریق اتصال 3D SPI + 3D AOI

در اندازه گیری و تشخیص سه بعدی، دو مشکل وجود دارد:

​​​1. مشکل سایه

شکل خمیر لحیم کاری ناهموار خواهد بود، اگر رگه ها یا نور پیش بینی شده توسط خمیر لحیم بالاتر مسدود شود، این محدوده اندازه گیری نمی شود.

KY8030-3 نه تنها در جهان به رسمیت شناخته شده است

عملکرد اصلی سری KY8030،

​​​2. بازتاب ها

برخی از خمیرهای لحیم کاری نور را مستقیماً به دوربین یا حسگر در زوایای خاصی منعکس می کنند که می تواند منجر به اندازه گیری ها و تداخل غیر قابل اعتماد شود.

سری KY8030 عملکرد اصلی و سه برابر سرعت دارد. به طور کلی، مشکل تجهیزات چاپ و آزمایش خمیر لحیم کاری سه بعدی مشکل سایه است و گائو یونگ از منابع نور دوگانه برای حل کامل مشکل سایه و حل قابلیت اطمینان غیرممکن اندازه گیری استفاده می کند. و..

با جبران خودکار خمش PCB، می تواند نتایج آزمایش قابل اعتمادی را ارائه دهد.

نرم افزار رابط کاربری گرافیکی راحتی کاربر که در بیت اول قرار داده شده است، هر برنامه را می توان در 10 دقیقه ویرایش کرد، با استفاده از روش محاسبه سه بعدی آماده می شود تا حجم واقعی خمیر لحیم کاری را اندازه گیری کند، روش محاسبه: اندازه گیری دقیق مساحت خمیر لحیم کاری چاپ شده برای محاسبه حجم خمیر لحیم کاری

حجم واقعی خمیر لحیم کاری را می توان با عملکرد تست صفحه لحیم اندازه گیری کرد.

فناوری مبدا دینامیک می تواند خمش PCB را به دقت اندازه گیری کند ± 5 میلی متر (سری KY-8030 است ±3)، اندازه گیری تخته نرم قدرت ما است. *** بهبود راندمان تولید محصولات سری KY-3030، مناسب برای خطوط تولید با سرعت فوق العاده بالا، نصب شده بر روی صاف ترین سری KY-3030 جهان، سرعت تشخیص بیش از 2 برابر است. سری KY-3030 برای دستگاه بازرسی خمیر لحیم کاری خطی اختیاری است.

مطابق با روند توسعه اندازه قطعات، اندازه های مختلف قطعات از وضوح متفاوت برای تشخیص استفاده می کنند، در حالی که دقت تشخیص و راه حل های تولید ارائه می شود، *** مربوط به اندازه زیر 01005 است.

با سیستم کنترل سخت افزاری مناسب برای ساختار دو مسیره و رابط کاربری گرافیکی&نرم افزار SPC، ما می توانیم راندمان تولید بالاتری داشته باشیم و عملکرد خط تولید دو مسیره را بهبود بخشیم.

از دوربین تجهیزات برای شناسایی موثر یک یا چند 1 بعدی استفاده کنید&بارکدهای دوبعدی روی PCB که می توانند بارکد پنل های متعدد را شناسایی کرده و به طور موثر فرآیند تولید را مدیریت کنند.

بارکد 1 بعدی: کد 39، نوار کد BC412، کد128،

EAN-13، Interleaved25، Planet،

پست نت، UPC-A، zxUPC-E

بارکد 2 بعدی: DataMatrix، PDF417، Maxicode، Qrcode

روش مثلث‌سازی نوری که توسط همه 3D SPI استفاده می‌شود، یک مشکل در نتیجه ایجاد می‌کند - اثر سایه، بخشی از سیستم نور تابش تک جهتی وجود دارد که روشن نیست، که نمی‌توان آن را به‌دقت اندازه‌گیری کرد و نتایج نادرست با موارد مختلف به دست می‌آید. زوایای اندازه گیری و انعکاس قوی در نوک قلع باعث مشکلات فلاش می شود که حسگر را اشباع می کند. هرچه اندازه پد کوچکتر باشد، این پدیده جدی تر است و فناوری ثبت شده Koh Young (سیستم نور روشنایی دو جهته) به طور کامل اثرات سایه و مشکلات فلاش را حل می کند و امکان دستیابی به واقعی ترین اندازه گیری حجم را ممکن می کند.
