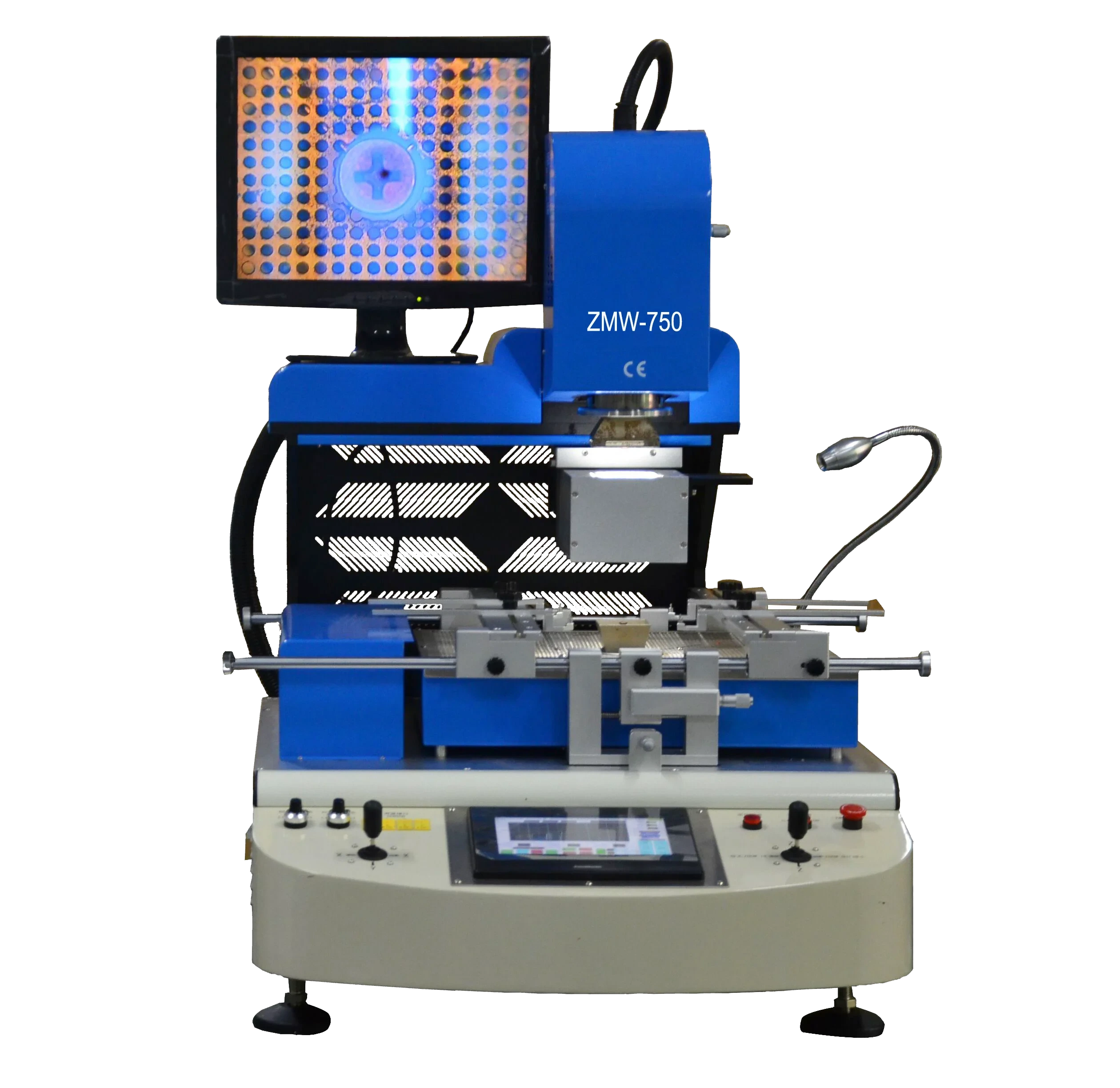

دستگاه تعمیر ایستگاه لحیم کاری کم هزینه Bga Rework Station Mw-750 Bga Rework Station Smt Smd

ویژگی های فنی اصلی:

طراحی یکپارچه سر هوای گرم و سر نصب، با نصب خودکار، جوشکاری خودکار و عملکردهای جداسازی قطعات خودکار؛

قسمت بالایی سیستم هوای گرم، گرم شدن سریع، دمای یکنواخت، خنک شدن سریع (سرد شدن می تواند به طور ناگهانی 50-80 درجه کاهش یابد)، نیازهای فرآیند جوشکاری بدون سرب را بهتر برآورده می کند. گرمایش مخلوط مادون قرمز + هوای گرم در ناحیه گرمای کمتر استفاده می شود، مادون قرمز مستقیماً روی ناحیه گرمایش اثر می کند و همزمان هوای گرم را هدایت می کند که می تواند کمبود متقابل را جبران کند و باعث افزایش سریع دمای PCB شود (نرخ گرمایش). 10℃/S)، در حالی که دما هنوز یکنواخت است.

سه منطقه دمای مستقل (منطقه دمای بالا، منطقه دمای پایین، منطقه پیش گرمایش مادون قرمز)، منطقه دمای بالا و منطقه دمای پایین تر حرکت خودکار همزمان را متوجه می شوند و می توانند به طور خودکار به هر موقعیتی در منطقه پیش گرمایش مادون قرمز پایین برسند. منطقه دمای پایین تر می تواند بالا و پایین حرکت کند، PCB را پشتیبانی کند و کنترل خودکار موتور را اتخاذ کند. PCB روی فیکسچر حرکت نمی کند و هد گرمایش بالا و پایین را می توان به تراشه هدف PCB منتقل کرد. برد PCB از نوار لغزنده با دقت بالا برای اطمینان از صحت برد BGA و PCB استفاده می کند.

پلت فرم اصلی پیش گرمایش پایین، استفاده از مواد گرمایش عالی وارداتی از آلمان (لوله نوری با روکش طلای مادون قرمز) + شیشه دمای ثابت ضد تابش (دمای 1800 درجه سانتیگراد) منطقه پیش گرم 500 * 420 میلی متر، سکوی پیش گرمایش، دستگاه تخته سه لا و سیستم خنک کننده را می توان در جهت X حرکت داد. مکان یابی PCB، جوشکاری تاشو ایمن و راحت تر.

X، Y از حالت حرکت کنترل خودکار موتور استفاده می کند، به طوری که هم ترازی سریع و راحت است، فضای تجهیزات به طور کامل مورد استفاده قرار می گیرد، حجم تجهیزات نسبتاً کوچک برای دستیابی به تعمیر PCB منطقه بزرگ، حداکثر اندازه گیره تا 510 * 480 میلی متر، بدون تعمیر زاویه مرده;

کنترل راکر دوگانه، لنز تراز و سکوی گرمایش بالا و پایین برای اطمینان از دقت تراز.

پمپ خلاء داخلی، φچرخش زاویه، نازل نصب دقیق؛

نازل مکش به طور خودکار مکش و ارتفاع نصب را شناسایی می کند و فشار را می توان در محدوده کوچک 10 گرم با عملکرد مکش 0 فشار و نصب برای تراشه های کوچک کنترل کرد.

سیستم دید اپتیکال رنگی با حرکت دستی X، Y، با عملکردهای تقسیم دو رنگ، بزرگ‌نمایی و تنظیم دقیق، از جمله دستگاه تفکیک رنگ، فوکوس خودکار، عملکرد نرم‌افزار، حداکثر اندازه BGA 80*80 میلی‌متر قابل تعمیر است. ;

انواع اندازه های نازل هوای گرم آلیاژی، آسان برای تعویض، 360° موقعیت چرخشی؛

مجهز به 5 پورت اندازه گیری دما، با عملکرد نظارت و تجزیه و تحلیل دما در زمان واقعی چند نقطه ای؛ با عملکرد نمایش عملکرد حالت جامد، کنترل دما ایمن تر و قابل اعتمادتر است.

دستگاه می تواند به طور خودکار منحنی جداسازی دمای استاندارد SMT را در دماهای مختلف در مناطق مختلف، بدون تنظیم دستی منحنی دستگاه تولید کند، و می تواند توسط اپراتورهای با تجربه برای درک هوشمندی دستگاه استفاده شود. دوربین با مشاهده نقطه ذوب طرف گلوله حلبی برای تعیین آسان منحنی (این ویژگی اختیاری است)
