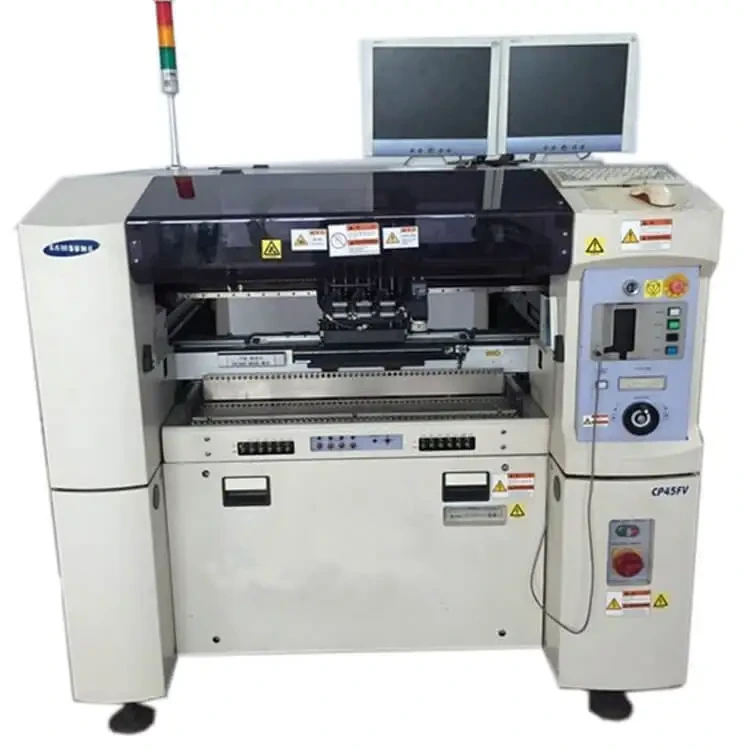

دستگاه انتخاب و جایگذاری اصلی Smt برای Sm411 Cp40 Cp55 Cp60 Cp63 Cp45 Fv Smt Line
مزایا دستگاه SMT سامسونگ SM411:
SM411 از روش شناسایی On The Fly سامسونگ برای نصب سریع ماشین‌های با سرعت متوسط و همچنین ساختار تعلیق دوگانه استفاده می‌کند تا به اجزای تراشه 42000PH و اجزای SOP 30000CPH (هر استاندارد IPC) که سریع‌ترین استانداردهای جهان را دارند دست یابد. سرعت نصب در محصولات مشابه علاوه بر این، در واقع، همچنین می تواند یک پچ با دقت بالا 50 میکرون را با سرعت بالا پیاده سازی کند، به طوری که فرآیند پچ را می توان از تراشه های کوچک 0402 تا قطعات بزرگ 14 میلی متری IC پیاده سازی کرد. از نظر استرس PCB، او توانست دو عدد L510* W250PCB را به طور همزمان در آن قرار دهد و در نتیجه راندمان تولید را بهبود بخشد و همچنین از تولید برد بلند L610 میلی متری برای نمایشگر پشتیبانی کند.
پشتیبانی از انواع حالت های تولید سوار که با ویژگی های تولید مربوطه مطابقت دارند:
حالت ترکیبی: فیدر جلو و عقب مشترک (طولی کمتر از 250 میلی متر)
تک حالته: تولید صفحات متوسط و بزرگ (طولی کمتر از 250 میلی متر)
حالت مشابه: دو طرف جلو و عقب به صورت جداگانه (در عرض 250 میلی متر طولی) نصب می شوند. هنگامی که یک هد وصله غیرعادی است یا اجزای موجود در فیدر یک طرفه تمام شده اند، می توان از سایر هدهای پچ نیز به آن کمک کرد. بنابراین، تولید می تواند بدون توقف ادامه یابد.
دستگاه پچ سامسونگ 411
پارامترهای دستگاه SMT سامسونگ SM411:
سرعت نصب: تراشه 42k CPH (IPC9850)
جزء مربوطه: MAX.0402-14mm (ارتفاع جزء: H=12mm)
دقت نصب: تراشه / آی سی±50 متر (Cpk1.0)
PCB مربوطه: L510*W250*2LANE(استاندارد)L510*W460*1LANE(استاندارد)/حداکثرL610*W460*1LANE
سرعت نظری / نظریه SMT: 0.086 ثانیه / تراشه
سر نصب: 6*2IPC9850 1608CHIP: CPH 42000IPC9850 SOP: CPH 30000
دقت قرار دادن: ±0.05μm@3 بایت /تراشه
بخش قابل اجرا: 0603 (0201) ~ □14mm تراشه، SOP، QFP، BGA
حداقل فاصله پین (QFP) حداقل فاصله توپ (QFP) 0.5 میلی متر (BGA) / 0.65 میلی متر (BGA) حداکثر ساعت = 12 میلی متر
PCB SIZE /PCB SIZE: L50×40 میلی متر ~ 510×مم460
ضخامت PCB نصب / PCB قابل استفاده: 0.38mm ~ 4.2mm
ابعاد ماشین: 1650×1690×مم1535
مصرف برق: AC200/208/220/240/380/415 ولت (50/60 هرتز، 3 فاز) حداکثر. kva5.0
مصرف گاز: 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2)
وزن: 1820 کیلوگرم
سیستم عامل / سیستم عامل: کره ای، چینی، انگلیسی/انگلیسی چینی کره ای
دستگاه انتخاب و قرار دادن SMT اصلی برای خط SM411 CP40 CP55 CP60 CP63 CP45 FV
ویژگی های دستگاه انتخاب و مکان sm411:
| اندازه PCB: | 510mm x 460mm |
| ضخامت PCB: | 0.38 ~ 4.2 میلی متر |
| ظرفیت فیدر: | مم120 x 8 |
| دقت بالا | ±30µ@3σ/تراشه |
| ظرفیت فیدر 120 x 8 میلی متر | |
مشخصات: SMT PICK AND PLACE MACHINE
وضعیت: اورجینال
کیفیت: کیفیت بالا
موجودی: بزرگ
پرداخت: T/T قبل از حمل و نقل
حمل و نقل: حمل و نقل به موقع
گارانتی: 1 سال
تحویل: فدرال اکسپرس، آپدیت، dhl، در صورت نیاز
بسته بندی: جعبه چوبی
