آلة YFX - الشركة المصنعة لآلة SMT الاحترافية التي توفر حلاً شاملاً.

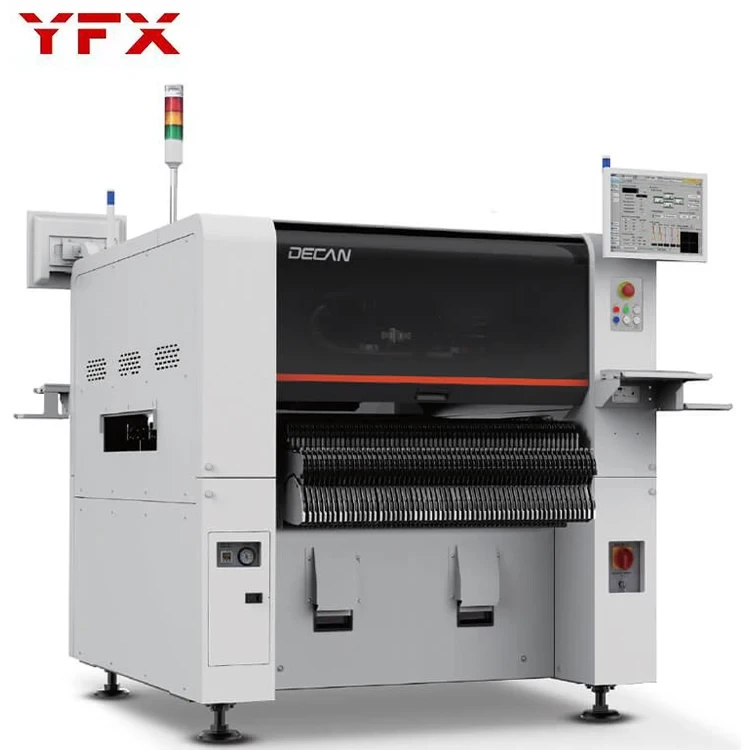

آلة الالتقاط والوضع SMT عالية الجودة من Hanwha Decan S2
5.0
رقم الموديل:
471
شحن:
الشحن البحري · الشحن البري
مكان المنشأ:
الصين
المدفوعات:
L/C،D/A،D/P،T/T،ويسترن يونيون،موني جرام،OA
مهلة:
1-10(مجموعات):10(أيام)،>10(مجموعات):سيتم التفاوض عليها(أيام)
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
يرجى ملء النموذج أدناه لطلب عرض أسعار أو طلب المزيد من المعلومات عنا. يرجى أن تكون مفصلة في رسالتك، وسوف نعود إليك في أقرب وقت ممكن مع استجابة. نحن على استعداد لبدء العمل على مشروعك الجديد، اتصل بنا الآن للبدء.
المغازل
10 مغازل * 2 جسر
سرعة الوضع
78,000CPH
دقة التموضع
±40 ميكرومتر @ μ±3
غرض
آلة وضع آلة PNP
الأبعاد (مم)
1650*1690*1458
طلب
خط إنتاج تجميع PCB SMT
الأجزاء القابلة للتطبيق
0402 ~ 14 مم
الوزن (كجم)
1000
المكونات القابلة للتطبيق
0402
لوحة الدوائر المطبوعة المناسبة
الحد الأقصى 510 (طول) × 460 (عرض)
ضمان المكونات الأساسية
سنة واحدة
ضمان
سنة واحدة
فحص الفيديو الصادر
متاح
موقع صالات العرض
مصر
مكان المنشأ
قوانغدونغ، الصين
نوع التسويق
منتج جديد 2020
تقرير اختبار الآلات
متاح
المكونات الأساسية
PLC
حالة
جديد
وصف المنتج
• تحسين الإنتاجية الفعلية
• تحسين جودة التنسيب
• يقلل من معدل الخسارة
أعلى أداء بين مثبتات الرقائق من نفس الفئة
أعلى قابلية للتطبيق لمثبتات الرقائق متوسطة السرعة على لوحات الدوائر المطبوعة
• 510 × 510 مم (قياسي) / 1500 × 460 مم (اختياري)
- إمكانية إنتاج لوحات الدوائر المطبوعة بحجم يصل إلى 1500 مم (طول) × 460 مم (عرض)
توسيع نطاق التعرف على المكونات باستخدام كاميرا عالية الدقة
• يمكن لكاميرا الذبابة التعرف على جميع شرائح 03015 ~ 16 مم
تحسين معدل الالتقاط المتزامن
• ترتيب مواضع الجيب تلقائيًا من خلال الاتصال بين الماكينة ووحدة التغذية
تحسين سرعة وضع مكون ذي شكل غريب
• يزيد السرعة بنسبة 25% تقريبًا عن طريق تحسين تسلسل الحركة التي تتعرف عليها الكاميرا الثابتة
وضع الرقائق الدقيقة بشكل مستقر
يتعرف على مركز الفوهة
• يحسن معدل فقدان الشريحة الدقيقة وجودة وضعها عن طريق منع حدوث تسربات الهواء
معايرة وقت التشغيل
• يحافظ على دقة الوضع من خلال إجراء معايرة تلقائية أثناء الإنتاج
صيانة السيارات تمنع أخطاء الالتقاط وتحافظ على جودة التنسيب*
• يقيس الضغط الهوائي ومعدل تدفق الفوهة والعمود
• يزيل المواد الغريبة الموجودة على الفوهة والعمود عن طريق الضغط العالي
انفجار هوائي
زيادة راحة التشغيل
يقلل من وقت تدريس مكون كبير ذي شكل غريب
• مجال رؤية موسع للكاميرا المرجعية: 7.5 مم → 12 مم
- يقلل الوقت اللازم لتدريس نقطة التقاط/وضع المكونات ويحسن راحة التدريس
يحافظ على إحداثيات التقاط المغذي المشترك
• عند تغيير طراز، يتم تقليل وقت تغيير الطراز من خلال متابعة معلومات الاستلام لطراز مماثل
توحيد مستوى إضاءة مكونات الشريحة
• من خلال ضبط قيمة الإضاءة نفسها بشكل جماعي، يتم تقليل وقت تغيير الإضاءة، وإزالة انحراف الإنتاجية عن طريق
الآلة وتحسن راحة إدارة قاعدة بيانات الأجزاء
دعم مكون متعدد البائعين *
• من الممكن إدارة نفس المكونات التي يوفرها موردان في اسم جزء واحد، وبالتالي من الممكن إجراء الإنتاج
بشكل مستمر دون تغيير برنامج PCB للمكونات التي يوفرها بائعون مختلفون
يُعلّم المكونات كبيرة الحجم بسهولة (عرض بانورامي)
• يقوم بالتعرف المنقسم على مكون كبير الحجم خارج
نطاق التعرف على الكاميرا (FOV) ويدمج الصور المكونة من مكونات مقسمة في صورة واحدة قبل عرضها.
- يعلم بسهولة موضع الالتقاط/الوضع لمكون كبير الحجم
• تحسين جودة التنسيب
• يقلل من معدل الخسارة
أعلى أداء بين مثبتات الرقائق من نفس الفئة
أعلى قابلية للتطبيق لمثبتات الرقائق متوسطة السرعة على لوحات الدوائر المطبوعة
• 510 × 510 مم (قياسي) / 1500 × 460 مم (اختياري)
- إمكانية إنتاج لوحات الدوائر المطبوعة بحجم يصل إلى 1500 مم (طول) × 460 مم (عرض)
توسيع نطاق التعرف على المكونات باستخدام كاميرا عالية الدقة
• يمكن لكاميرا الذبابة التعرف على جميع شرائح 03015 ~ 16 مم
تحسين معدل الالتقاط المتزامن
• ترتيب مواضع الجيب تلقائيًا من خلال الاتصال بين الماكينة ووحدة التغذية
تحسين سرعة وضع مكون ذي شكل غريب
• يزيد السرعة بنسبة 25% تقريبًا عن طريق تحسين تسلسل الحركة التي تتعرف عليها الكاميرا الثابتة
وضع الرقائق الدقيقة بشكل مستقر
يتعرف على مركز الفوهة
• يحسن معدل فقدان الشريحة الدقيقة وجودة وضعها عن طريق منع حدوث تسربات الهواء
معايرة وقت التشغيل
• يحافظ على دقة الوضع من خلال إجراء معايرة تلقائية أثناء الإنتاج
صيانة السيارات تمنع أخطاء الالتقاط وتحافظ على جودة التنسيب*
• يقيس الضغط الهوائي ومعدل تدفق الفوهة والعمود
• يزيل المواد الغريبة الموجودة على الفوهة والعمود عن طريق الضغط العالي
انفجار هوائي
زيادة راحة التشغيل
يقلل من وقت تدريس مكون كبير ذي شكل غريب
• مجال رؤية موسع للكاميرا المرجعية: 7.5 مم → 12 مم
- يقلل الوقت اللازم لتدريس نقطة التقاط/وضع المكونات ويحسن راحة التدريس
يحافظ على إحداثيات التقاط المغذي المشترك
• عند تغيير طراز، يتم تقليل وقت تغيير الطراز من خلال متابعة معلومات الاستلام لطراز مماثل
توحيد مستوى إضاءة مكونات الشريحة
• من خلال ضبط قيمة الإضاءة نفسها بشكل جماعي، يتم تقليل وقت تغيير الإضاءة، وإزالة انحراف الإنتاجية عن طريق
الآلة وتحسن راحة إدارة قاعدة بيانات الأجزاء
دعم مكون متعدد البائعين *
• من الممكن إدارة نفس المكونات التي يوفرها موردان في اسم جزء واحد، وبالتالي من الممكن إجراء الإنتاج
بشكل مستمر دون تغيير برنامج PCB للمكونات التي يوفرها بائعون مختلفون
يُعلّم المكونات كبيرة الحجم بسهولة (عرض بانورامي)
• يقوم بالتعرف المنقسم على مكون كبير الحجم خارج
نطاق التعرف على الكاميرا (FOV) ويدمج الصور المكونة من مكونات مقسمة في صورة واحدة قبل عرضها.
- يعلم بسهولة موضع الالتقاط/الوضع لمكون كبير الحجم
مواصفة
غرض | هانوا S1 |
عدد قضبان العمود | ذراع تعليق مكون من 10 أعمدة X1 |
سرعة التركيب | 47000 |
دقة التعبئة | ± 28m@Cpk ≥ 1.0/ChIP |
حجم المكون | 03015~55 مم (ارتفاع 15)، طول 75 مم |
حجم الركيزة | L510XW510 (قياسي)L1، 500 × عرض460 (الحد الأقصى) |
كمية حمل المغذي (قاعدة 8 مم) | 120EA |
استهلاك الطاقة | استهلاك الطاقة تيار متردد 200/208/220/240/380/415 فولت (50/60 هرتز، 3 مراحل) إلى 3.5 كيلو فولت أمبير |
سمك لوحة الدوائر المطبوعة | 0.38-4.2 ملم |
الوزن (كجم) | 1600 |
حجم الماكينة (مم) | 1430x1740x1485 |
التعبئة والتسليم
لضمان سلامة بضائعك بشكل أفضل، سيتم تقديم خدمات التغليف الاحترافية والصديقة للبيئة والمريحة والفعالة.
نبذة عن الشركة
FAQ
س: ما هي خدماتكم الرئيسية؟ ج: نقدم خدمات شاملة لآلات SMT والحلول، بالإضافة إلى دعم فني احترافي وخدمات ما بعد البيع.
مبيعات.
س: هل أنتم شركة تجارية أم شركة مصنعة؟
ج: نحن شركة مصنعة ذات خبرة في معدات SMT و PCBA، وتتوفر خدمة OEM و ODM.
س: ما هو تاريخ التسليم الخاص بك؟
ج: تاريخ التسليم هو حوالي 35 يوما بعد استلام الدفع.
س: ما هي شروط الدفع الخاصة بك؟
ج: 30% وديعة مقدما و 70% الرصيد قبل الشحن.
س: هل يمكنك تقديم حل خط كامل؟
ج: نعم، يمكننا توريد خط SMT، خط الطلاء، خط DIP وخط إنتاج LED.
مبيعات.
س: هل أنتم شركة تجارية أم شركة مصنعة؟
ج: نحن شركة مصنعة ذات خبرة في معدات SMT و PCBA، وتتوفر خدمة OEM و ODM.
س: ما هو تاريخ التسليم الخاص بك؟
ج: تاريخ التسليم هو حوالي 35 يوما بعد استلام الدفع.
س: ما هي شروط الدفع الخاصة بك؟
ج: 30% وديعة مقدما و 70% الرصيد قبل الشحن.
س: هل يمكنك تقديم حل خط كامل؟
ج: نعم، يمكننا توريد خط SMT، خط الطلاء، خط DIP وخط إنتاج LED.
