خط إنتاج تراجع الإخراج الأوسط
يعد خط إنتاج الغمس الأوسط حلاً موثوقًا للشركات التي تتطلع إلى تبسيط عمليات إنتاج الغمس وتحسين الإنتاجية. تم تصميم خط التجميع الآلي هذا لإنتاج مجموعة متنوعة من التغميسات بكميات معتدلة بكفاءة، مما يضمن جودة متسقة ويزيد الإنتاج إلى الحد الأقصى.
خط إنتاج DIP للمخرج الأوسط

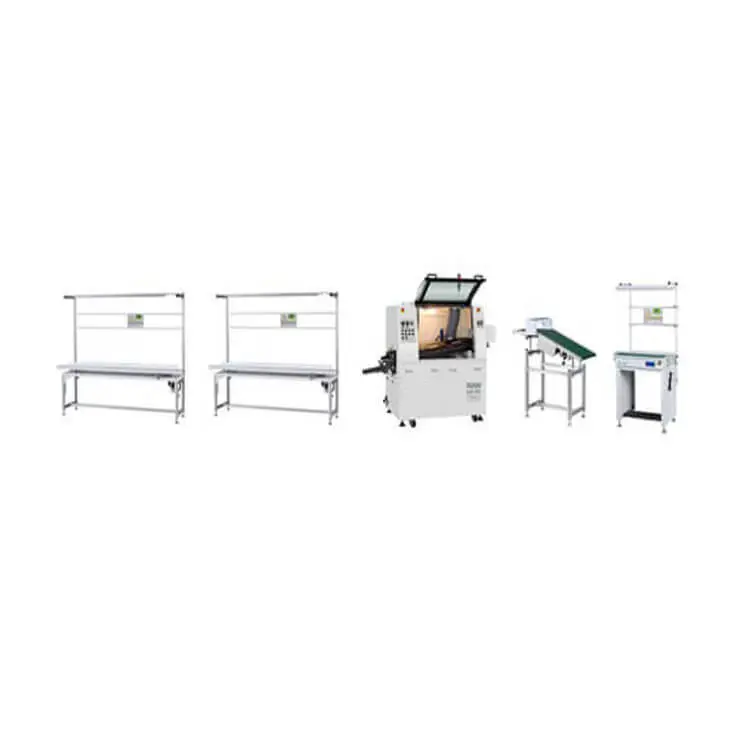

يستخدم خط إنتاج DIP عالي السعة 3 خطوط إدخال DIP وآلة لحام بموجة متوسطة بطول 3.5 متر وأداة تفريغ PCB واحدة وناقل PCB واحد لفحص جودة PCB أو تجميعها. إنتاج الطاقة الإنتاجية المتوسطة. تبلغ سعة خط إنتاج DIP ذو السعة المتوسطة حوالي 2000 قطعة (وقت عمل 10 ساعات) 20 × 20 سم ثنائي الفينيل متعدد الكلور. سعة أكبر، يمكنك استخدام 2 أو 3 خطوط إنتاج للحصول على قدرة إنتاجية أعلى.
يستخدم خط الإنتاج هذا معدات التجميع DIP التالية:
1. خط إدخال DIP
خط التجميع/خط التجميع هذا هو إدخال المكونات على ثنائي الفينيل متعدد الكلور أو التجميع CFL.
1. مكان العمل مرتب على جانب واحد بجانب الناقل.
2. تشغيل المحرك، سلسلة تتحرك.
3. الطول الطبيعي لدينا هو 2.4 متر، مكان عمل واحد لكل 1 متر، إجمالي 3 أماكن عمل
4. عرض الخط حوالي 600 مم، الارتفاع الإجمالي حوالي 1800 مم، ارتفاع العمل 740 مم.
5. المواد: الألومنيوم.
6. عرض ثنائي الفينيل متعدد الكلور مناسب بعرض 35-300 مللي متر يمكن تعديله.
7.إصلاح أنبوب الفلورسنت 40 واط لكل مكان عمل، إجمالي 3 أنابيب.
8. كل مكان عمل تثبيت تركيبات / لوحات مكون مربع.
9. طريقة التحرك. مدفوعة بمحرك ، تحكم PLC ، سرعة 0.3-3 م / دقيقة قابلة للتعديل.
10. مجموع الطاقة :
60 واط تيار متردد 220 فولت/1 فاز/50 هرتز 60 واط
11. عن طريق توصيل الخط بآلة اللحام الموجية باستخدام الناقل، سينتقل تلقائيًا إلى الخطوة التالية للحام.
12. السرعة: 0.2-2 م/دقيقة
13. البعد: 240 × 60 × 180 سم
14. الوزن: حوالي 80 كجم
ميزات خط الإدخال التلقائي:
1. يتم استخدام هذه الآلة لمكونات المكونات الإضافية للوحة PCB للتجميع، ويتم استخدامها أمام آلة لحام الموجة؛
2. يمكننا إضافة أنبوب القصبة الهوائية وأنبوب الغاز وغيرها من المعدات؛
3. هذه الآلة مصنوعة من الألمنيوم بمقاس 40*40 ملم.
4. ناقل السلسلة سلس وموثوق.
5. يمكننا التعامل مع السرعة عن طريق التردد غير المتدرج.
2. تغذية
3.. ماكينة لحام موجة 3.5 متر
1. تطبيق موفر للطاقة وخالي من الرصاص ويلبي متطلبات حماية البيئة ومصمم سهل الاستخدام
2. نظام الطاقة التلقائي، التحكم في العاكس، ميزة التحميل التلقائي للوحة.
3. بخاخ التدفق باستخدام فوهة الرش اليابانية المستعرضة والقيادة بواسطة أسطوانات هوائية. التحكم PLC، دقيق وموثوق.
4. يستخدم نظام التسخين المسبق أربعة عناصر تحكم مستقلة في درجة الحرارة وذلك لضمان الحفاظ الممتاز على الحرارة، وتوحيد درجة الحرارة، ودقة درجة الحرارة في ±2 درجة مئوية.
5. أصابع لحام من التيتانيوم، أخدود مزدوج على شكل حرف V عالي القوة مع مقاومة للقصدير
6. يعتمد محرك اللحام محرك تحويل عالي التردد مستورد مع تحكم مستقل وأداء مستقر.
7. ممر ما قبل الحرارة مع تصميم معياري، حماية البيئة والسلامة، مناسب للتنظيف.
8. يتم التحكم في سخانات الهواء الساخن المسبقة بحلقة مغلقة PID
9. ميزة بدء تشغيل مؤقت لوعاء اللحام، حيث يتم ذوبان اللحام خلال 90 دقيقة.
10. مع وظيفة ذاكرة الصندوق الأسود، يمكن للآلة دائمًا تخزين بيانات SPC، وتحسين كفاءة العمل.
11. منظف الإصبع التلقائي مجهز.
12. يضمن نظام المراقبة والإنذار الذكي الأداء المستقر وسلامة المشغلين.
نموذج رقم. | YFX 300 |
عدد السخانات المسبقة | 3 |
مرور ما قبل التسخين | 1 45 مم0 |
مقاس الجسم | 2800(L)*1250(W)*1560(H) |
البعد الخارجي | 3600(L)*1250(W)*1560(H) |
الوزن | 1000KG |
الاستهلاك الإجمالي / الثابت | 19KW/5-7KW |
مزود الهواء | الآلام والكروب الذهنية0.5 |
سخن أسلوب إيه | الهواء الساخن |
استهلاك التسخين | 220V 6KW |
طريقة onontrol | جهاز كمبيوتر + PLC/اضغط على المفاتيح/شاشة تعمل باللمس |
نطاق درجة الحرارة. نقطة التحديد | درجة حرارة الغرفة --- 300 درجة مئوية |
وقت التسخين | حوالي 10-15 دقيقة لإعداد 150 درجة مئوية |
تطبيق اللحيم | خالي من الرصاص / Sn-Pb |
سعة وعاء اللحام | 280KG |
درجة حرارة وعاء اللحام | 300ºC |
استهلاك وعاء اللحام | 380V 9KW |
درجة حرارة اللحام. طريقة التحكم | PID&SSR |
قوة محرك الموجة | 1KW 220V |
ذوبان اللحام | حوالي 120 دقيقة لإعداد 250 درجة مئوية |
عرض ثنائي الفينيل متعدد الكلور | 50-300 ملم |
سرعة الناقل | 0-1800 ملم/دقيقة |
اتجاه الناقل | L-R (R-L اختياري) |
ميل الناقل | 4-7 º |
ضغط التدفق/السعة | 3-5 بار/5.2 لتر |
3.التغذية
