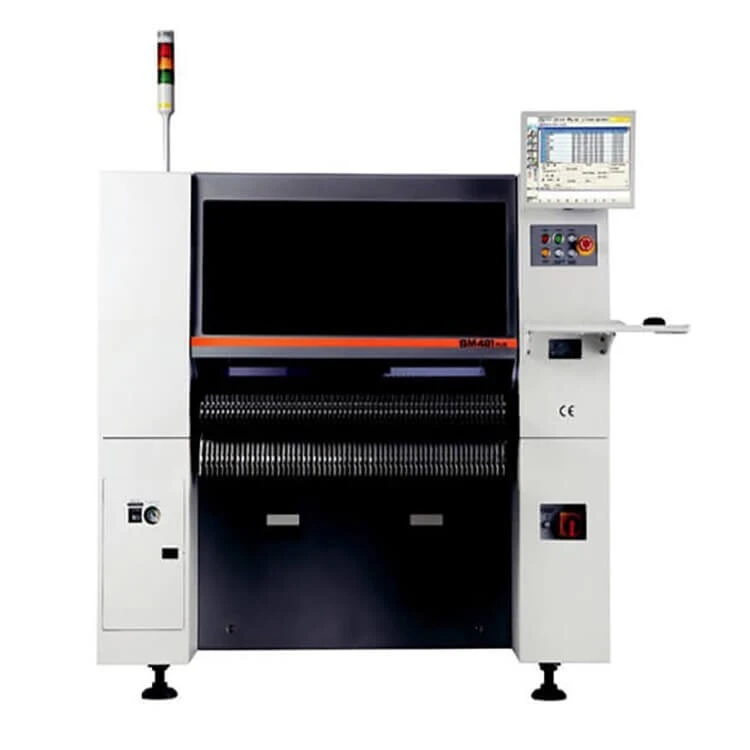

Máquina de recogida y colocación Hanwha SM481 PLUS
Descripción del producto
Como colocador de componentes general cuyo sistema de visión está reforzado en base a la plataforma del disparador de chips de alta velocidad SM471 y cuya velocidad de colocación de chips es la más alta entre los colocadores de componentes de la misma clase, el SM481 logró una velocidad de colocación de chips de 40,000 CPH, la más alta entre los Colocadores de componentes de la misma clase, aplicando un cabezal con un pórtico y diez husillos, así como una nueva visión de vuelo y maximizando el movimiento de recogida y colocación.
Además, es aplicable hasta chips 0402 y circuitos integrados de 42 mm. Ha mejorado la productividad real y la calidad de colocación mediante la aplicación de alimentadores eléctricos de alta velocidad y alta precisión. Además, dado que está diseñado para ser compatible con los alimentadores neumáticos de la serie SM, maximiza la comodidad operativa del cliente.
Velocidad 40.000 CPH
PCB: Máx. 460 (largo) x 400 (ancho)
Peso: 1400 KG
Componente disponible: 0402 ~ 14 mm (H 12 mm)
Descripción del producto: Máquina de recogida y colocación Hanwha SM481 PLUS, velocidad 40 000 CPH, PCB: máx. 460 (L) x400 (W), Peso: 1400 KG, Componente disponible: 0402 ~ 14 mm (H 12 mm)
Información del Producto
| Especificaciones | Máquina de recogida y colocación SAMSUNG SMT | ||
| Nombre del modelo | SM471plus | SM481plus | SM482plus |
| Alineación | Visión voladora | Visión voladora+visión escénica | Visión voladora+visión escénica |
| Husillos | 10 husillos × 2 pórticos | 10 husillos × 1 portal | 6 husillos × 1 portal |
| Velocidad de colocación | 78.000 CPH (óptimo) | 40.000 CPH (óptimo) | 30.000 CPH (óptimo) |
| Precisión de colocación | ±40μm@μ±3σ | ±40μm@μ±3σ | ±40μm@μ±3σ |
| Piezas aplicables | 0402 ~ 14 mm (alto 12 mm) | 0402 ~ 42 mm (alto 15 mm) | 0402 ~ 55 mm (alto 15 mm) |
| PCB aplicable (largo × W) | máx. 510 × 460 (estándar) | máx. 460 × 400 (estándar) | máx. 460 × 400 (estándar) |
| máx. 610 × 460 (opción) | máx. 1500 × 460 (opción) | máx. 1200 × 510 (opción) | |
| Dimensión (LDH) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
| Masa (kilogramos) | Aprox. 1820 | Aprox. 1655 | Aprox. 1600 |
Estamos comprometidos a producir productos de la mejor calidad a los precios más competitivos. Por lo tanto, invitamos sinceramente a todas las empresas interesadas a ponerse en contacto con nosotros para obtener más información.
