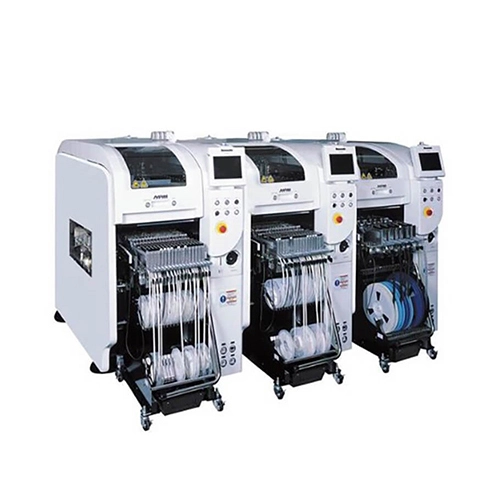

Producto original nuevo para máquinas SMT Panasonic npm-d3a, npm-w2 y npm-tt2. Garantía de 2 años.

Serie NPM (Nueva Generación) NPM-D3, NPM-W2, NPM-TT
Procesamiento de alta velocidad y alta precisión
Teléfonos móviles, electrónica para automóviles, diversos productos de producción en pequeñas cantidades.
Serie CM (modelo clásico) CM602, CM402
Fuerza principal modular
Electrodomésticos, módulos de comunicación, producción en masa a gran escala
II. 5 Características técnicas principales de las máquinas de soldar Panasonic
"Double-track" high-capacity design
La nueva serie NPM adopta principalmente un diseño de doble carril (Dual-Lane). Mientras un carril se utiliza para soldar, el otro permite el movimiento simultáneo de la placa hacia arriba y hacia abajo. La capacidad de producción teórica alcanza las 171 000 unidades por hora, y su rendimiento por unidad de superficie es uno de los mejores del sector.
Soporte para microcomponentes y piezas irregulares
Admite microchips desde el tamaño 01005 (métrico 0402) hasta conectores de 150 mm de longitud. Gracias a su cabezal multifuncional, puede manipular fácilmente componentes irregulares como placas BGA, QFN y de lámparas LED, con una compatibilidad extremadamente amplia.
Compensación automática por deformación de la placa (seguimiento del eje Z)
Para placas de gran tamaño o placas flexibles con problemas de deformación, el equipo cuenta con un sensor de altura sin contacto que escanea la superficie de la PCB en tiempo real y ajusta automáticamente la profundidad de soldadura, evitando así cortocircuitos. Esto es fundamental para las placas de circuitos impresos del sector automotriz.
Modularización y escalabilidad
En particular, la serie CM402/602 adopta una plataforma modular. En planta, mediante el reemplazo del cabezal de soldadura y el alimentador, puede alternar de forma flexible entre los modos de "máquina de alta velocidad" y "máquina de uso general" para adaptarse a los cambios en los pedidos.
Sistema de retroalimentación de circuito cerrado
Admite la vinculación de datos con equipos de procesamiento frontal y posterior (como su Kohyoung SPI) para lograr la corrección automática del proceso (APC) y ajustar automáticamente la presión o la posición de soldadura en función de los resultados de la inspección de la pasta de soldadura.
III. Sugerencias para la implementación de la línea de producción
Nueva selección de línea: Si se trata de fabricar productos de precisión como teléfonos móviles y dispositivos portátiles inteligentes, la serie NPM (como la NPM-W2) es la mejor opción. Ofrece un mejor control del rendimiento para componentes 01005.
Rentabilidad de segunda mano: Hay una gran cantidad de unidades CM402 disponibles en Dongguan y sus alrededores. Este modelo es duradero y fiable, con accesorios económicos, lo que lo hace ideal para control industrial, fuentes de alimentación y otros productos comunes. Es una opción muy rentable para principiantes o para quienes buscan ampliar su equipo.
Coordinación de línea: La coordinación entre las máquinas de soldadura Panasonic y Kohyoung SPI es muy alta. Permite un ciclo cerrado de "inspección de pasta de soldadura - compensación de soldadura", y se recomienda activar esta función en el software para mejorar la tasa de aprobación.

La Panasonic NPM-W2 es una máquina modular de montaje superficial de alta velocidad de la serie NPM. En comparación con los modelos W/WX anteriores, presenta mejoras significativas en precisión (admite ±25 µm) y miniaturización (03015). A continuación se detallan sus especificaciones técnicas principales en inglés (Especificaciones), adecuadas para la evaluación de selección de la fábrica de Dongguan o para la documentación técnica. 1. Rendimiento principal (dependiente del cabezal)
El NPM-W2 adopta un diseño de pórtico doble, y su rendimiento varía considerablemente según la configuración del cabezal de montaje. La configuración estándar, que es la más común en la línea de producción del sur de China, es una configuración de doble cabezal: Configuración del cabezal
Velocidad máxima (cph)
Precisión de colocación (Cpk≥1)
Componente mínimo
Notas
2 unidades de 16 boquillas (ligeras)
77.000 (0,047 segundos por chip) ±40 µm (alta velocidad) / ±30 µm (precisión)
03015 / 0402
Principales fabricantes de teléfonos móviles y dispositivos portátiles. 12 boquillas x2.
64,50 ±40 µm
0402 ~ 12x12x6,5 mm
Configuración de equilibrado de uso general con 8 boquillas x2
40,00 ±40 µm (Chip) / ±30 µm (QFP)
0402 ~ 32x32x12 mm
Boquilla mixta de 3 boquillas x2
11.000 (QFP) ±30 µm (QFP)
0603 ~ 150x25x28mm
Para componentes y conectores de gran tamaño
Nota: La velocidad medida según el estándar IPC9850 (para chips 1608) es de aproximadamente 59 200 cph (16 cabezales) a 48 000 cph (12 cabezales). 2. Sistema de manipulación y alimentación de placas
Tamaño de la PCB (una sola pista): L 50 ~ 750 × W 50 ~ 550 mm (montaje en lote)
Tamaño de la PCB (doble carril): L 50 ~ 750 × W 50 ~ 260 mm (transferencia de doble carril)
Base de alimentación: cinta de 8 mm (máx. 120 bobinas con carro doble), cinta de 12/16/24/32/44/56 mm
Alimentador de bandejas: Máx. 20 tipos (simple) / 40 tipos (doble)
Alimentador de palitos: Máx. 14 tipos (tipo carro)
3. Datos de utilidad y físicos
Alimentación eléctrica: CA trifásica 200/220/380/400/420/480 V, 2,8 kVA
Presión de aire: Mínimo 0,5 MPa, Consumo ~200 L/min (ANR)
Dimensiones (ancho × profundidad × alto): Aproximadamente 1280 × 2332 × 1444 mm (solo la unidad principal)
Peso: Aproximadamente 2470 kg (varía según las opciones) 4. Características principales (Descripción en inglés)
Cámara de reconocimiento múltiple: integra la alineación 2D, el grosor del componente y la medición de la coplanaridad 3D (fundamental para la inspección de los terminales BGA/QFN).
Flexibilidad de doble carril: admite montaje alterno (los cabezales funcionan en ambos carriles) y montaje independiente (cada cabezal dedicado a un solo carril).
APC (Control Avanzado de Procesos): Sistema de retroalimentación en tiempo real para la compensación de la deformación de la placa y la desviación de los componentes.
Gama de componentes: Desde microchips 03015 hasta conectores grandes de hasta 150 × 25 × 30 mm.
5. Sugerencias para la selección del modelo de aterrizaje
Línea de producción de precisión (teléfonos móviles/automóviles): Se debe seleccionar el cabezal de 16 boquillas y activar el modo de alta precisión (±30 µm) para garantizar una producción estable de componentes 03015.
Puntos clave para la inspección de segunda mano: El NPM-W2 tiene un gran volumen de circulación en el mercado de segunda mano. Durante la inspección, es prioritario comprobar la función de detección de coplanaridad 3D y la precisión de los pasos del volante de 8 mm.
Coincidencia de líneas: NPM-W2 admite bucle de datos con Kohyoung SPI y puede ajustar automáticamente las coordenadas de montaje según el desplazamiento de la pasta de soldadura.
