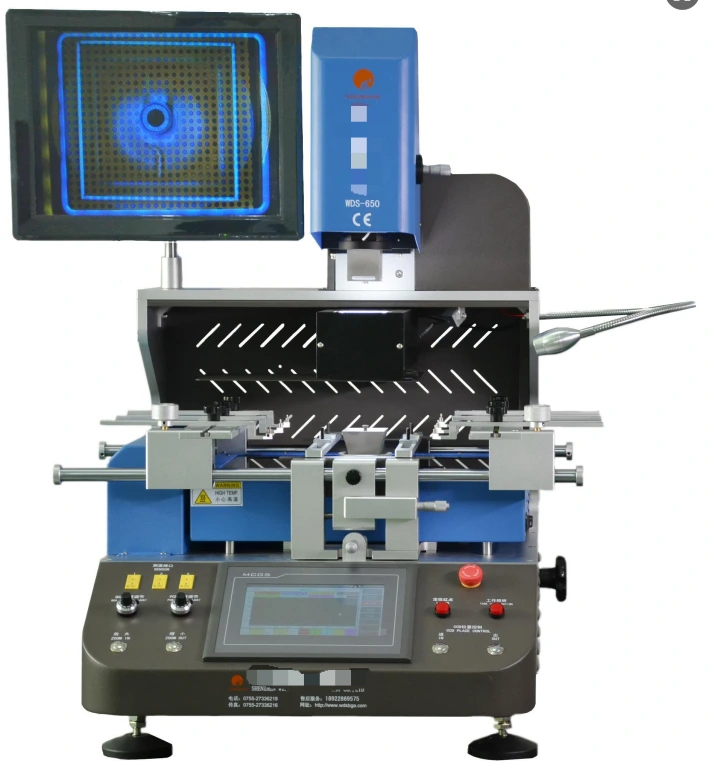

محطة عمل لإصلاح PLC BGA عالية الدقة مع لحام موجة متعدد المناطق

1. تعتمد منطقة التسخين بالهواء الساخن العلوي والسفلي، والتسخين المسبق بالأشعة تحت الحمراء على أنبوب ضوء مطلي بالذهب بالأشعة تحت الحمراء المستورد للتسخين بسرعة، والذي يمكن أن يسخن في نفس الوقت من أعلى المكون إلى أسفل PCB، لجعل لوحة PCB ساخنة بشكل متوسط، وضمان تأثير اللحام؛ التسخين بالأشعة تحت الحمراء السفلية، والتحكم الدقيق في درجة الحرارة ضمن ±1 ℃ .8 التحكم في درجة الحرارة بشكل مستقل. أنبوب ضوء مطلي بالذهب بالأشعة تحت الحمراء يتحكم في التسخين بشكل مستقل. 2. تسخين منطقة الهواء الساخن لـ BGA و PCB في نفس الوقت، وتسخين مسبق لسخان الأشعة تحت الحمراء لمنطقة كبيرة لأسفل PCB لتجنب تشوه PCB تمامًا أثناء إعادة العمل، يمكن استخدام مناطق درجة الحرارة العلوية أو السفلية بمفردها والجمع بحرية بين طاقة عنصر التسخين العلوي والسفلي. 3. اعتماد نظام التحكم في الحلقة المغلقة عالي الدقة من النوع K ونظام ضبط ذاتي لمعلمة PID؛ يمكن عرض أربعة منحنيات لدرجة الحرارة مع وظيفة تحليل المنحنيات الفورية، ويمكن حفظ بيانات المستخدمين متعددي المجموعات؛ ويمكن اختبار درجة الحرارة بدقة من خلال واجهة قياس خارجية، ويمكن تحليل المنحنيات وضبطها وتصحيحها على شاشة اللمس في أي وقت. نظام محاذاة بصرية دقيق، باستخدام نظام محاذاة بصرية ملون عالي الدقة وقابل للتعديل بتقنية CCD، وتقسيم الشعاع ، والتضخيم., تقليل ، تعديل دقيق والتركيز التلقائي مع وظيفة ضبط دقة الانحراف اللوني التلقائي وضبط السطوع، وتباين الصورة القابل للتعديل؛ مزود بشاشة LCD عالية الدقة مقاس 15 بوصة. نظام تشغيل متعدد الوظائف وإنساني 1. اعتماد واجهة الإنسان والآلة عالية الدقة التي تعمل باللمس؛ رأس التسخين العلوي ورأس التركيب مصممان 2 في 1؛ مما يوفر أنواعًا عديدة من أنبوب BGA المصنوع من سبائك التيتانيوم يمكن تدويره 360 درجة لسهولة التركيب والاستبدال. 2. ضبط دقيق للميكرومتر بزاوية X و Y وR، وتحديد دقيق، ويمكن أن تصل الدقة إلى ±0.01 مم. وظيفة حماية أمان فائقة مع وظيفة الإنذار، بعد لحام BGA، يمكن للآلة أن تنبه من تلقاء نفسها. في حالة إساءة استخدام درجة الحرارة، يمكن إيقاف تشغيل الدائرة تلقائيًا مع الحماية المزدوجة من درجة الحرارة الزائدة. معلمة درجة الحرارة لها حماية بكلمة مرور لمنع أي تعديل.

معلمة التكنولوجيا 1 مصدر الطاقة تيار متردد 110 فولت/220 فولت ± 10% 50/60 هرتز 2 إجمالي الطاقة بحد أقصى 6400 وات 3 طاقة السخان منطقة درجة الحرارة العلوية 1200 وات، منطقة درجة الحرارة الثانية 1200 وات، منطقة درجة حرارة الأشعة تحت الحمراء 4000 وات 4 طريقة تحديد الموقع فتحة على شكل حرف V، يمكن تعديل أدوات دعم لوحة الدوائر المطبوعة، ضوء الليزر يقوم بالتمركز السريع وتحديد الموضع 5 التحكم في درجة الحرارة (مستشعر K عالي الدقة) (حلقة مغلقة)، وحدة تحكم مستقلة في درجة الحرارة، يمكن أن تصل الدقة إلى ± 1 درجة مئوية 6 المواد الكهربائية محرك تشغيل + وحدة تحكم ذكية في درجة الحرارة + شاشة لمس ملونة 7 حجم لوحة الدوائر المطبوعة بحد أقصى 410×380 مم بحد أدنى 10×10 مم 8 الرقائق القابلة للتطبيق بحد أقصى 70×70 مم بحد أدنى 1×1 مم 9 سمك لوحة الدوائر المطبوعة القابل للتطبيق 0.3-5 مم 10 نظام المحاذاة عدسة بصرية + كاميرا صناعية عالية الدقة 11 دقة التركيب ±0.01 مم ١٢ واجهة درجة حرارة ٣ قطع ١٣ مراقبة بقعة القصدير كاميرا خارجية اختيارية لمراقبة عملية ذوبان كرة اللحام أثناء اللحام ١٤ كاميرا للداخل والخارج، مدخل ومخرج تلقائي ١٥ الأبعاد الكلية: الطول ٦٠٠ × العرض ٦٤٠ × الارتفاع ٨٥٠ مم ١٦ وزن الآلة ٦٠ كجم ١٧ وظائف أخرى: ٥ أوضاع تشغيل. التبديل بين الوضعين التلقائي/اليدوي بحرية
